и могут надежно работать при последовательном соединении большого числа элементов без уравнивающих шунтирующих сопротивлений. Параметры отдельных селеновых элементов приведены в табл. 17-1.

Перечень типов выпускаемых выпрямителей, собранных по различным схемам и с различным числом вентилей (элементов), приводится в технических условиях и справочниках.

В случае применения селеновых выпрямителей в схемах, работающих на емкость, указанные в таблицах максимальные значения выпрямленного тока следует уменьшить на 20%.

Параметры вентилей и столбов указываются обычно для окружающей температуры 20° С. Понижение температуры вызывает увеличение внутреннего сопротивления и возрастание обратного тока. При температуре -60° С выпрямленное напряжение у селеновых выпрямителей может снижаться на 1(15%.

Внутреннее сопротивление Ri обычно приводится для тока /о в.макс Для определения Ri при другом значении выпрямленного тока можно воспользоваться формулой

f о

где Ri - внутреннее сопротивление, указанное в таблицах.

В технических условиях и справочниках на селеновые выпрямители указывается наибольшее действующее значение подводимого переменного напряжения. Для определения максимально допустимого значения обратного напряжения (t/обр.макс) нужно указанное значение умножить на ]/2

Работа выпрямителя на емкость

Методика расчета учитывает активное сопротивление и индуктивность рассеяния обмоток трансформатора. Учет последней необходим при использовании германиевых и кремниевых диодов, а также при расчете высоковольтных выпрямителей с любыми вентилями.

Исходные данные для расчета выпрямителя: выпрямленное напряжение .Ео; выпрямленный ток /о; коэффициент пульсации

на входе фильтра (%) ро = ~=- ЮО; на-

пряжение питающей сети (и число фаз) fc; частота питающей сети f; амплитуда первой гармони1т пульсации на входе фильтра £-о-

Выбор схемы. Для работы на емкость обычно используют схемы, приведенные на рис. 17-3.

Однополупериодную (однофазную) схему (рис. 17-3, а) обычно применяют в маломощных выпрямителях и в тех случаях, когда не требуется высокой степени сглаживания выпрямленного напряжения.

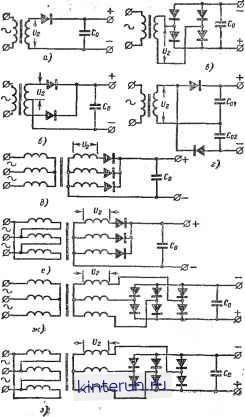

Рис. 17-3. Схемы выпрямителей, работающих на емкость.

Двухполупериодную (двухфазную) схему (рис. 17-3,6) применяют при выпрямленных напряжениях до 5(Х)-600 в. Частота пульсации выпрямленного напряжения в 2 раза больше частоты питающей сети, что позволяет облегчить сглаживающий фильтр.

В однофазной мостовой схеме (схеме Греца, рис. 17-3, в) обратное напряжение на вентиле в 2 раза меньше, чем в одно-и двухполупериодной схемах, а част.та пульсации- такая же, как в двухполупериодной схеме. В мостовой схеме рекомендуется использовать полупроводниковые вентили. При использовании кенотронов Или газотронов необходим трансформатор с тремя обмотками

В схеме удвоения напряжения (схеме Латура, рис. 17-3, г) обратное напряжение на вентиле также в 2 раза меньше, чем в одно- И двухполупериодной схемах. Схема применяется при выпрямленных напряжениях выше 700-800 в. Частота пульсации выпрямленного напряжения в 2 раза больше частоты питающей сети.

Трехфазная схема (рис. 17-3,6, е) используется для выпрямления не очень вы-

Таблица 17-2

Формулы для расчета выпрямителя, работающего на емкость

Схема выпрямителя

1 Кг К,

габ

Однополупериодная (однофазная)

й 7/о

4,1-10

Rl + r.

/2-1

2,15Р

3£/,

Двухполупериодная (двухфазная)

2[;,1

3£о

~ 3,5/о

4,3-10-

nh V2

1,8Р

2,15 Ро

Однофазная мостовая (Греца)

1,5.£

3,5/

5-10-

2 / + -тр

1,5Ро

1,5Ро

4№г,

УдЕоенля напряжения (Латура)

2С/5УТ-~ 1,5£

я 7/о

1,25-10-

г +тр

0 7

1,5Ро

Трехфазная (звезда - звезда)

2,3/

4,1 10-

2,15Р

3£/;

Трехфазная (треугольник - звезда)

*у 3£й

2,3/

4,1-10-

г + тр

9

2,15Р

3(7.

Ларионова (звезда - звезда; треугольник - звезда)

uVs я

я 1,5Е

JF, 6

я 1,15/

1,9-10-

0 £ () 13

/э -УТ

1,25Ро

9(7;

Л ариокова (звезда - треугольник; треугольник - треугольник)

я 1,5£о

t,15/o

13,5

5,7.10-

3 Уз

1,2Р

1,25Р

4Л г..

Примечание. Формулы для Раб являются приближенными.

соких напряжений в тех случаях, когда по каким-либо причинам нельзя или неудобно применять более трех вентилей. Частота пульсации в трехфазной схеме в 3 раза больше частоты сети.

В трехфазной мостовой схеме (схеме Ларионова, рис. 17-3, ок, з) обратное напряжение приблизительно в 1,7 раза меньше, чем в трехфазной схеме, а частота пульсации в 6 раз больше частоты питающей сети. В схеме удобно использовать полупроводииковые вентили. При использовании кенотронов или газотронов необходимо иметь четыре изолированных обмотки накала. Схема Ларионова обладает значительно лучшими энергетическими параметрами по сравнению с другими схемами выпрямителей. В этой схеме не рекомендуется соединять вторичную обмотку трансформатора в треугольник из-за возможной перегрузки обмоток уравнительными токами, возникающими при асимметрии фазовых напряжений.

Выбор вентилей. Для определения значений /ов> и обр и /т, действующих в схеме выпрямителя, следует пользоваться приближенными формулами (табл. 17-2). После расчета выпрямителя значения t/обр и fm уточняются.

Из справочников находят значения Ri для кенотронов и селеновых вентилей. Внутреннее сопротивление германиевых и кремниевых диодов при работе выпрями-

теля на емкость определяют по формуле

Ri -~. (17-1)

где А-Ев =0,5 в для германиевых и I в для кремниевых диодов. Число последовательно включенных вентилей в плече определяют по формуле

t/o6p

N.. - (17-2)

-обр.макс

Для N последовательно включенных вентилей внутреннее сопротивление равно NRi-Сопротивление обмоток трансформатора, приведенное к фазе вторичной обмотки, подсчитывают до расчета трансформатора по приближенной формуле (для /о>0,02 а)

где Кг-- коэффициент, зависящий от схемы выпрямителя (табл. 17-2); S- число стержней трансформатора, несущих обмотки, для сердечника броневого (Ш-образного) типа - 1, стержневого (П-образного) типа - 2, трехфазного - 3; В-магнитная индукция в сердечнике трансформатора, тл. Ориентировочные значения В указаны в табл. 17-3.

Таблица 17-3

Рекомендуемые ориентировочные значеняя индукции В в зависимости от выпрямленной мощности Ро Для частот сети 50-400 гц

Если трансформатор имеет дополнительные обмотки, то

l+--

11Е 2

габ /

(17-4)

где / то -

Гтр -

VA2-

Ргаб - 1

сопротивление с учетом дополнительных обмоток; сопротивление, подсчитанное по формуле (17-3);

вольт-амперы вторичных обмоток для рассчитываемого выпрямителя (табл. 17-2); габаритная мощность трансформатора Стабл. 17-2). (В двухполупериодной схеме вторичная обмотка делится средним выводом на две фазы).

Активное сопротивление фазы выпрямителя г определяют по формулам табл. 17-2.

Индуктивность рассеяния обмоток трансформатора Ls, приведенную к фазе вторичной обмотки, подсчитывают (до расчета

трансформатора) по приближенной формуле (для /о>0,02 а)

где - коэффициент, зависящий от схемы выпрямителя (табл. 17-2); р-чисйо чередующихся секций обмоток. Когда вторичная обмотка наматывается после первичной (или наоборот), р=2. Когда первичная обмотка вматывается между половинами вторичной обмотки (или наоборот), р~3.

Если трансформатор имеет дополнинель- ные обмотки, то в первом приближении

is = -(l-f-l. (17-6)

где - индуктивность рассеяния с учетом дополнительных обмоток;
