ВК-С7/2

К онсду , быхсдной

Ofi?

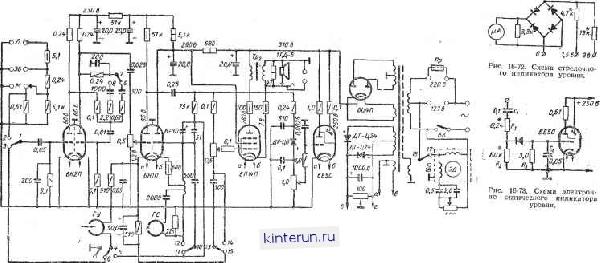

Рис. 16-7!. Схема магнитофона Спалис .

Рис. 16-74. Схема индикатора уровня с неоновой лампой.

диетическими данными микррамперметра. На рис. 16-75 изображена схема стрелочного индикатора РИ-58, широко используемого в радиовещании. По своим свойствам он является промежуточным между индикаторами пиковых и средних значений.

Применение транзисторов в магнитофонах. Усилители и генератор магнитофона могут быть построены на транзисторах.

Рис. 16-75. Схема индикатора уровня типа РИ-58.

И - мнкроамперметр 0-200 мка с облегченной подвижной системой и неравномерным воздушным аазором.

Преимуществами их по сравнению с усилителями и генераторами на электронных лампах являются экономичность электропитания, отсутствие микрофонного эффекта, малые габариты и вес и большой срок службы. К недостаткам схем на транзисторах относятся повышенный шум усилителей и некоторая зависимость параметров от температуры. Из сопоставления этих свойств видно, что транзисторы в настоящее время наиболее целесообразно использовать в малогабаритных магнитофонах с автономным электропитанием, а также в диктофонах.

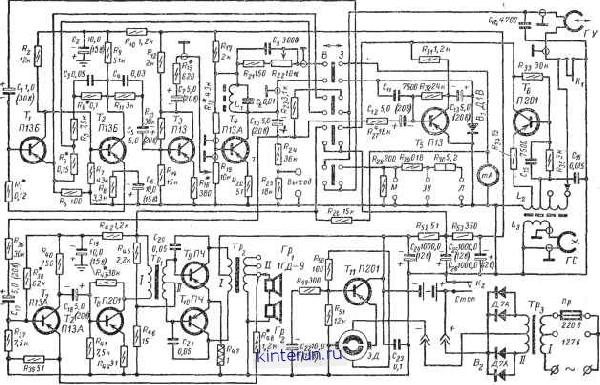

В качестве примера на рис. 16-76 приведена схема транзисторного магнитофона Весна . Размеры магнитофона 340 Х250Х Х130 мм, масса 5,5 кг. Лентопротяжный механизм приводится в движение одним электродвигателем с центробежным регулятором. Напряжение питания магнитофона 12 в.

Предварительный усилитель собран на транзисторах Ту, Т, Ts и Тц. Частотные предыскажения при записи и коррекция при воспроизведении производятся /?С-цепочка-ми между коллектором Тг и эмиттером Ти между коллектором Тг и базой Ts, а также в цепи коллектора Т. Предыскажения и коррекция рассчитаны на скорость ленты 9,5 см/сек. Потенциометр Ri - регулятор уровня записи и регулятор громкости при воспроизведении. Регулятор тембра R22 включается только при воспроизведении.

Трехкаскадный оконечный усилитель собран на транзисторах Т, Ts, Тд и Гю. При записи он выключается. Генератор высокой частоты (30 кгц) собран на транзисторе Те-

Индикатор уровня стрелочный, с буферным каскадом на транзисторе Т5.

Транзистор Тц управляет скоростью вращения двигателя.

Диктофоны

Диктофоном называют магнитофон, специально сконструированный для записи речи с целью последующей буквенной перезаписи ее от руки или на пишущей машинке. От обычного магнитофона его отличает следующее:

1. Понижение требования к качеству записи и воспроизведения, так как диктофоны должны лишь разборчиво передавать речь при воспроизведении. Частотный диапазон 300-4 000 гц, коэффициент детонации - до 0,5%, относительный уровень шумов около - 30 дб, коэффициент гармоник до 10%.

2. Для упрощения записи совещаний и конференций, когда выступающие могут на-ходитьря на разном расстоянии от микрофона, в диктофонах часто устраивают АРУ для записи.

3. При воспроизведении, во время буквенной перезаписи, движущий механизм диктофона работает в так называемом старт-стопном режиме, т. е. включается на непродолжительное время, выключается, при необходимости повторения реверсируется, снова включается и т.д. Такой режим работы с числом включений до 2-3 в минуту требует особо прочной конструкции движущего механизма.

4. Для облегчения буквенной перезаписи в диктофоне предусматривается дистанционное управление механизмом прн воспроизведении с помощью Ножной педали илн небольшого клавишного устройства, которое можно закрепить на пишущей машинке. Такое управление позволяет легко включить, выключить и повторить воспроизведение, не отвлекаясь от работы на пишущей машинке или от перезаписи вручную. При обычном магнитофоне, не имеющем дистанционного управления, перезапись намного замедляется и делается неудобной. В некоторых диктофонах после каждой остановки носителя записи он автоматически передвигается в обратном направлении на небольшое расстояние (автоповтор). Благодаря этому воспроизведение всегда начинается с повторения части предыдущей группы слов, что облегчает понимание тех слов, которые приходятся на моменты включения и выключения приводного механизма. Автоповтор осуществляется или электрически с помощью реле времени, включающего на короткое время реверс после каждой остановки носителя записи, или механически.

5. Так как фонограммы получаемые в диктофоне, не нуждаются в звуковом монтаже, то в качестве носителя записи, кроме магнитной ленты, могут применяться маг-

Рис. 16-76. Схема магнитофона Весна .

П - переключатель рода работ (В - воспроизведение, 3 - запись); Ki - контакты включения генератора:

Кг - контакты включения питания. Данные намоточных изделий. Трансформатор Tpi обмотка / - 600 витков ПЭЛ 0,23; обмотка - 2X 200 витков ПЭЛ 0,25, сердечник III 12X15. трансформатор Грг: обмотка / - 2X75 витков ПЭЛ 0,41; обмотка (/ - 33-И1-1-52 витка ПЭЛ 0,64; сердечник III 12X30, Трансформатор Трз: обмотка /-850-Ь625 витков ПЭЛ 0,23; обмотка - 2X80 витков ПЭВ 0.64: сердечник III - 17X25. Катушка L-. 310 витков ПЭЛ 0,61; катушка - 40-ЬбО витков ПЭВ 0,23 и 30-Ь20 витков ПЭВ 0,14; катушка Ls - 65 витков ПЭЛ 0,23. Все катушки имеют стержневые ферритовые сердечники.
