Контроль уровня записи производится по индикатору уровня И, представляющему собой специальный вольтметр переменного тока с полупроводниковым выпрямителем, который перед записью калибруется по измерительной ленте, содержащей эталонную запись с максимально допустимым уровнем.

Индикатор уровня записи подключен на выход усилителя воспроизведения, поэтому регулировка громкости потенциометром на входе оконечного каскада не влияет на показания индикатора. При записи с близко расположенного микрофона во избежание акустической обратной связи громкоговоритель отключается и слуховой контроль ведется на головные телефоны Т. Для более точной слуховой оценки качества записи в схему вводят иногда переключатель, позволяющий быстро подсоединять вход оконечного каскада или на выход УВ, или на промежуточный выход УЗ (до того места в его схеме, где осуществляются частотные предыскажения). Это позволяет сравнивать звучание до записи и после записи .

В зависимостн от назначения магнитофона рассмотренная блок-схема может быть изменена. Так, например, в студийных магнитофонах, работающих совместно с другой студийной аппаратурой, из схемы исключают оконечный каскад и громкоговоритель, а усилитель записи делают с одним линейным входом, к которому подсоединяют находящийся в студии микщерный усилитель; на него же переносят индикатор уровня. В репортажных магнитофонах усилитель записи делают с одним или двумя микрофонными входами и для облегчения аппарата не устанавливают в нем громкоговоритель.

ГУ ГС

Рис. 16-66. Блок-схема упрощенного магнитофона.

Блок-схема, представленная на рис. 16-66, наиболее часто встречается в магнитофонах широкого применения и в любительских магнитофонах. Общий универсальный усилитель УУ имеет чувствительность, достаточную для воспроизведения. При переходе с воспроизведения В на запись 3 осуществляется необходимая коммутация на входе и выходе УУ, перестраивается его частотная характеристика и включается высокочастотный генератор ГВЧ. Оконечный каскад ОК и громкоговоритель позволяют осуществлять слуховой контроль прн записи и последующее громкоговорящее воспроизведение ее.

Иногда используют вариант схемы, в котором выходная лампа работает то как

оконечный усилитель (прн воспроизведе-нин), то как высокочастотный генератор (при записи). Этим достигается некоторая экономия питания по сравнению со схемой, имеющей отдельную лампу для генератора, сокращается число ламп и уменьшаются габариты магнитофона.

Стереофонические магнитофоны широкого применения используют двухканальный способ стереофонической звукопередачи. В студийных стереофонических магнитофонах используют двух-, трех- и пятиканаль-ную стереофонию (три и пять каналов используются в аппаратуре для звукозаписи широкоэкранных и широкоформатных кинофильмов).

Сигналы, поступающие по всем стереофоническим каналам, записывают на общей магнитной ленте; они образуют несколько дорожек записи, число которых равно числу каналов. Блок-схема стерефонического магнитофона представляет собой совмещение нескольких (по числу каналов) блок-схем обычного монофонического магнитофона. Генератор ВЧ делается более мощным и общим для всех каналов, так как прн раздельных генераторах трудно избежать биений между их колебаниями. Магнитные головки разных каналов объединяются в блоки головок, у которых рабочие зазоры расположены на одной прямой. Общим для всех каналов является, конечно, лентопротяжный механизм. Индикаторы уровня записи или включаются по одному в каждый канал, илн заменяются одним общим индикатором, показывающим наибольший уровень, существующий в каждый текущий момент во всех каналах.

В стереофоническом магнитофоне для получения правильной картины размещения отдельных источников звука в пространстве усиление и частотная характеристика регулируются при записи и воспроизведении одновременно и одинаково во всех каналах. Кроме того, при двухканальной стереофонии производят так называемую регулировку баланса. При этом регуляторы усиления каждого из каналов спариваются и включаются так, что когда в одном канале усиление увеличивается, в другом оно уменьшается. Регулятор баланса позволяет компенсировать различие в чувствительности громкоговорителей обоих каналов, а также внести необходимую поправку, зависящую от акустических свойств помещения прослушивания.

Для сохранения стереофонического эффекта переходное затухание между отдельными каналами должно быть достаточно большим.

Принципиальные схемы магнитофонов.

Эти схемы очень разнообразны. Ниже приводятся Лишь примеры схем отдельных блоков и магнитофона в целом. Данные о схемах магнитофонов промышленного производства можно найти в литературе [Л. 30, 31].

Генератор ВЧ колебаний с частотой 80 кгц для стирания и подмагничивания со-



бран на двойном триоде (6Н1П или 6Н8С). Катушка контура намотана на четырехсек-ционном каркасе из текстолита или электрокартона и помещена в карбонильный сердечник СБ-4а (рис. 16-67). При нагрузке на головку стирания с индуктивностью 7-


Рис. 16-67. Схема высокочастотного генератора, расположение обмоток катушкн и схема соединения обмоток. Обмотка / (7,75 мгн с сердечником) состоит из 2X220 витков провода ПЭЛ 0.15; обмотка и - из 120 витков ПЭЛ 0.25 и обмотка / - из 2X50 витков ПЭЛ 0,15.

10 мгн генератор развивает напряжение около 150 е. Напряжение подмагничивания снимается на головку записи с индуктивностью 7-10 мгн с конденсатора С4 по схеме параллельного питания (рис. 16-68). Усилитель записи подключается в этом случае через фильтр-пробку. Регулируется подмагничивание подбором емкости конденсатора С4. При универсальной головке, имеющей обычно

Он содержит две лампы типа 6Н1П. Питание нитей накала ламп для уменьшения фона следует производить выпрямленным током. Делитель между первым и вторым каскадами служит для корректировки частотной характеристики усилителя. Данный приведены на схеме для скорости 38 см/сек. Для других скоростей надо из.менить сопротивление резистора Rs так, чтобы т= = RsCi, соответствовало нормированному значению постоянной времени коррекции (см далее). Регулятор коррекции - потенциометр регулятор усиления - потенциометр щ. При скоростях 9,5 см/сек и меньше для получения более благоприятной формы частотной характеристики рекомендуется между резистором Rs и землей включать LC-KOHTyp, настроенный на верхнюю рабочую частоту. Конденсатор С9 из схемы ис ключается, и регулировка коррекции производится подбором резистора, шунтирующего LC-KOHTyp.

Усилитель развивает на выходе напряжение около 1,5 в при малом выходном сопротивлении. Это позволяет пользоваться для контроля низкоомными головными телефонами и стрелочным индикатором уровня. Если воспроизведение предполагается осуществлять через усилитель НЧ радиоприемника, то последние два каскада усилителя воспроизведения не нужны. Напряжение с регулятора усиления может подаваться непосредственно на гнезда звукоснимателя радиоприемника.

0*250 й

2000

\гвч

Рис. 16-68. Схема параллельного питания записывающей головки. Катушка содержащая 280 витков провода ПЭЛ 0.2, помещена в карбонильный сердечник типа СБ-За.


VMOc,jSO,0 is. Выход

Рис. 16-69. Схема усилителя воспроизведения.

большую индуктивность (0,5-1,0 гк), фильтр-пробку заменяют резистором сопротивлением 50-100 ком. Для такой головки напряжение на конденсаторе С4 (рис. 16-67) недостаточно, и его закорачивают, а напряжение подмагничивания снимают с выводов 4 и 5 катушки генератора через полупеременный конденсатор 8-30 пф, которым регулируют подмагничивание.

Усилитель воспроизведения (рис. 16-69) рассчитан на работу от высокоомной универсальной или воспроизводящей головки.

Усилитель записи. Первый каскад усилителя (рис. 16-70) рассчитан на подключение высокоомного электродинамического микрофона, например МД-47 или МД-41. Граммофонный звукосниматель, радиотрансляционная линия и радиоприемник подключаются на вход второго каскада. Частотная характеристика определяется действием частотно-зависимой обратной связи, охватывающей 2-й и 3-й каскады усилителя. R2 - регулятор предыскажений. Изменение частотной характеристики производится



1 йгг

J ЩО


0.025 t-2000

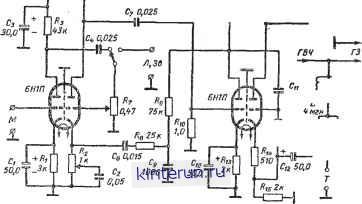

Рис. 16-70. Схема усилителя записи.

подбором величин Сг и /?8. Выход усилителя рассчитан на подключение головки записи с индуктивностью 7-10 мгн. Для универсальной головки с L=0,5-1 гн выхо.д-ной каскад из усилителя с катодной нагрузкой превращается в усилитель с анодной нагрузкой, для чего R\c, закорачивается, а в анод включается резистор 51 ком. Напряжение на головку снимается с анода через конденсатор 0,1-0,25 мкф. Фильтр-пробка и цепочка RnCy заменяются в этом случае резистором 75 ком.

Универсальный усилитель. Усилитель по схеме, приведенной на рис. 16-71, используется в магнитофоне хСпалис . Переход с записи на воспроизведение осуществляется многоконтактным переключателем. При этом изменяется частотная характеристика усилителя, а универсальная головка подключается то к выходу, то к входу. На одном нз триодов лампы 6Н1П собран высокочастотный генератор, включаемый прн записи. Элементы цепей частотной коррекции выбраны для постоянной времени 100 мксек. На той же схеме показаны индикатор уровня (6Е5С), выпрямитель и цепн питания электродвигателя лентопротяжного механизма.

Входной трансформатор. В приведенных выше схемах высокоомный микрофон и вы-сокоомная воспроизводящая головка могут быть заменены на низкоомные, если применить на входе повышающий трансформатор 1 : 15. Замена целесообразна в тех случаях, когда по каким-либо причинам желательно удалить микрофон на расстояние, превышающее 1,5-2 м, и магнитную головку - на расстояние более 20-30 см. Трансформатор собирается на сердечнике из пермаллоевых пластин типа Ш-6 при наборе 9 мм. Первичная обмотка из 314 витков провода ПЭЛ 0,1, вторичная из 4170

витков ПЭЛ 0,05. Между обмотками прокладывается электростатический экран в виде незамкнутого витка тонкой фольги, который соединяется с проводом нулевого потенциала в схеме.

Индикатор уровня записи. Индикаторы разделяются по своим свойствам на индикаторы средних значений и индикаторы пиковых значений. Вторые более точны. По конструкции индикаторы разделяются на стрелочные (рис. 16-72), электронно-оптические (рис. 16-73) и газосветные с неоновой лампой (рнс. 16-74).

Наиболее удобен прн записи стрелочный индикатор.

Наименее удобен, хотя и очень прост в изготовлениииндикатор с неоновой лампой. Последняя в моменты вспышки нагружает выходной каскад усилителя магнитофона и вызывает поэтому увеличение нелинейных искажений. Положение ползунка потенциометра выбирается так, чтобы вспышки неоновой лампы соответствовали максимальному уровню записи.

В магнитофонах широкого применения обычно применяют электронно-оптический индикатор уровня, в студийных и репортажных - стрелочные.

Газосветный индикатор относится к пиковым; свойства других индикаторов могут регулироваться выбором данных схемы. В схеме электронно-оптического индикатора (рис. 16-73) свойства индикатора определяются временем интеграции (ti) и разряда (Тг) конденсатора CjtTiCais. У пиковых индикаторов Ti = 5 -f- 10 мсек. У индикаторов средних значений т=200 300 мсек. Время разряда Xz-ZCzR выбирается в пределах от 1 дсг 2 сек.

Стрелочный индикатор, показанный на рис. 16-72, является индикатором средних значений. Его свойства определяются бал-
