тельные ошибки. Снижение температуры до 10° С вызывает чувство скованности.

Величина относительной влажности более 70% требует повышения температуры в помещении, вызывает ощущение недостатка воздуха, подавленности и вялости. Пониженная влажность создает впечатление сухости и вызывает ощущение жажды. И то и другое может вызывать при длительном воздействии различные заболевания.

Для нормального функционирования на уровне моря человек нуждается (в состоянии покоя) в 0,2 л1мин кислорода. При выполнении работ средней и высокой активности количество необходимого кислорода соответственно будет равно 0,8 и 1,6 л/мин, количество требуемого воздуха будет в 5 раз больше.

20-10. ПРИМЕРЫ КОМПОНОВКИ И КОНСТРУКЦИИ РАДИОЭЛЕКТРОННЫХ АППАРАТОВ

Особенности компоновки радиоэлектронной аппаратуры на объектах определяются выполняемыми ею функциями и значимостью их для объекта. Исходя из этих со-

ibiHcmii uHSuearncfbi

Приборы упраемиия

Щльт управлениям

Блсиа, приборы системы

Ьлсш приборы, системы

Рис. 20-56. Децентрализованная (а) и централизо-нанная (б) компоновки ра,диоэлектронной аппаратуры. Зачерненные участки указывают расположение органов управления и контроля на лицевых панелях пр.иборов н относительный размер занятой ими площади.

ображений, выбирают тот или иной способ расположения аппаратуры на объекте: децентрализованный (когда отдельные элементы могут быть разбросаны по всему объекту) или централизованный (при котором вся аппаратура собрана в одном месте объекта). Пример централизованной компоновки радиостанции приведен на рис. 20-56. При централизованном способе ком-

Рис. 20-57. Компоновка стационарной аппаратуры-в стойках щитового (й) и шкафного (б) типов

поновки ВОЗМОЖНО значительное сокращение различных кабельных межприборных соединений и уменьшение объемов и веса систем в целом за счет ликвидации соединений и промежуточных конструктивных элементов.

Однако, хотя функционально и можно объединить все элементы какого-то устройства, практически приходится его делить иа отдельные части не только по функциональным признакам, но и по требованиям конструктивно-технологическим и эксплуатационным.

Например, компоновка (расположение) отдельных блоков в стационарных стойках щитового и шкафного типов может производиться, как показано на рис. 20-57. В первом варианте блоки одинаковой ширины установлены на общей раме, выполненной в виде стойки. Межблочные соединения выполнены слева от блоков по каркасу. Блоки можно выдвигать из стойки для проверки и ремонта. Во втором варианте имеется один общий кожух для всех блоков. Межблочный монтаж выполнен внутри защитного кожуха.

Когда основные функциональные блоки и блоки управления можно выполнить в виде отдельных устройств, их компонуют в виде различного рода пультов управления (рис. 20-58). Такие пульты выполняются с учетом психофизиологических особенностей оператора и создают ему максимальные удобства при работе, позволяют оператору не только работать за пультом, но и наблюдать за процессами, происходящими за ним (например, за артистами, находящимися в студии). Наклонная панель является столом, на котором расположены необхо-

Рис. 20-58. Формы пультов управления.

мые Органы управления. Под столешни-стола помещаются ящики для различ-;ых инструкций и документов. Органы контроля помешены на вертикальной панели, которая может подниматься вверх для проверки режимов и дополнительных регулировок при ремонте. Наклоны всех панелей выбраны также исходя из удобств при многочасовой эксплуатации. Для удобства проверок, ремонта и регулировок все панели выполнены иа петлях, их можно открывать и фиксировать в этом положений.

Различного рода электронные моделирующие устройства и электронные вычислительные машины, имеющие большое ко-

Рйс. 20-59. Радиотехническая станция из типовых мног.облочных приборов.

личество однотипных функциональных узлов, выполняются в виде различных шкафов с встроенными или отдельно стоящими пультами управления. В гнездах шкафов устанавливаются отдельные модульные функциональные блоки, количество типоразмеров которых сведено к минимуму. Так, например, в машине Стрела количество типоразмеров этих блоков сведено к четырем.

Специальная корабельная или наземная аппаратура может быть выполнена в типовых стойках. Например радиостанция (риа 20-59) выполнена из трех типов стоек: приборный шкаф-контейнер, многоблочиая приборная стойка и пульт управления. В приборном шкафу располагаются приборы, не требующие регулировок в процессе работы. На приборную стойку выносят те приборы, которые нуждаются в контроле и имеют специальные регулировочные и сигнальные устройства. Пульт управления содержит приборы, необходимые для непосредственного наблюдения в йроцессе работы. Для удобства расположения ног оператора в нижней части пульта оставлено свободное пространство. Все стойки выполнены на унифицированных конструктивных элементах, имеют амортизацию и при необходимости - принудительную вентиляцию. Уплотнения выполнены с учетом условий работы станции.

Радиоэлектронную аппаратуру можно выполнять и из типовых секций. Каждая из секций имеет пыле- и брызгозащишеиную конструкцию, предусмотрена возможность принудительной и естественной вентиляции, имеются амортизаторы. Секции скрепляются между собой и с общим основанием. Особенно удобно использовать такую конструкцию блоков при отработке конструкции на этапе эскизного проектирования. В этом случае очень легко менять положение отдельных приборов простой перестановкой отдельных секций. Более тяжелые приборы (блоки питания) в таких устройствах устанавливают внизу, чем достигается большая устойчивость всего аппарата.

Выносные одноблочные приборы аппаратуры из типовых секци1 могут быть выполнены, как показано на рис. 20-60. Можно, например, изменять положение индикатора, поворачивая его в лире. В приборе (рис. 20-60,6) лишние регулировки, которыми пользуются только при установке основных параметров, скрыты под отдельной крышкой. Индикатор унифицированной конструкции изображен на рис. 20-60, в. Для ящиков с запасными деталями и инструментами применяют специальные укладочные стойки.

Для удобства эксплуатации и ремонта отдельные элементы имеют такую конструкцию стоек, при которой всегда можно легко добраться до любых радиотехнических элементов. Если лицевая панель присоединена к корпусу с помощью петель, то блок вместе с панелью можно откидывать вниз и в этом положении фиксировать тя-

Рис. 20-62, Конструкция блока с откидывающимися шасси.

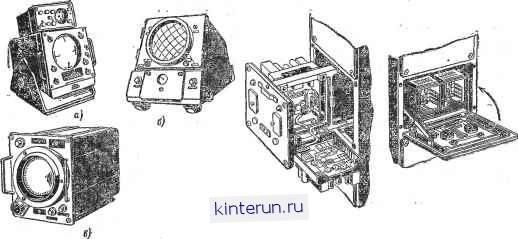

Рис. 20-60. Различные варианты выносных одно-блочных приборов.

а - индикатор с приставкой; б - индикатор на-стольиогчз типа; в - ин.1Икатор унифицированной конструкции.

Рнс. 20-61. Конструкция блока с выдвигающимся и переворачивающимся шасси.

гами. Для подхода к монтажу необходимо предусмотреть возможность развернуть блок вверх от лицевой панели (рис. 20-61).

При вертикальной компоновке отдельных элементов блока доступ к ним возможен после выдвижения шасси из корпуса (рис. 20-62). При откидывании шасси влево и вправо открывается доступ к электрическому монтажу. Во всех этих случаях должна быть четкая и надежная фиксация положения блоков и отдельных панелей в пространстве.

При использовании устройств, в которых многократно повторяются однотипные блоки, их укрепляют на специальных рамах. После открытия дверцы шкафа можно повернуть раму на петлях и создать удобный доступ к ячейкам. При наличии нескольких рам конструкция направляющих должна быть такой, чтобы отдельные узлы -МОЖНО было не только разворачивать, но и выдвигать за пределы корпуса шкафа.

Большое значение имеют способ установки, амортизация и крепление шкафов стоек и аппаратуры. Введение амортизато-

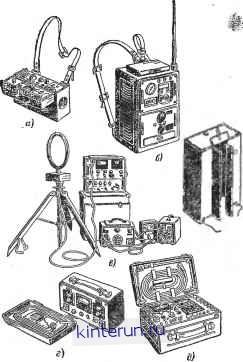

Рис. 20-63. Переносная аппаратура.

а - прибор с плечевым ремнем; б - прибор для переноски на спине и чехол к нему; в - комплект приборов с укладочным ящиком для них; г - переносный прибор чемоданного типа со съемной крышкой; д - то же с откидной крышкой.
