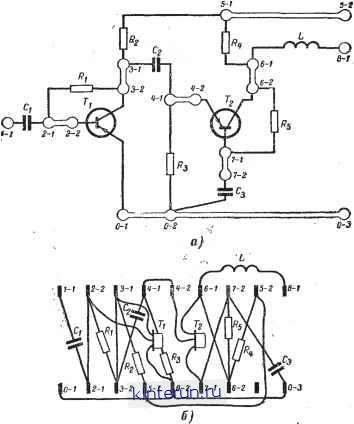

Рис. 26-4. Принципиальная схема каскадного усилителя рис. 20-2 с указанием промежуточных соедини--тельиых проводников.. а - при двух пайках в данную точку (без учета перемычек) ; б - схема компоновки элементов: в - условное изображение монтажной платы.-

тажных схем применение цветных карандашей и пергамина. В этом случае пергамин накладывается на эскиз принципиальной схемы и цветными карандашами (соответствующими расцветке монтажных проводов) рисуют соединительные проводники.

Следует отметить, что составление монтажных схем, особенно со жгутовым монтажом, требует определенного навыка и может быть выполнено (так же как и компоновка элементов) с помощью методов последовательного приближения.

20-4. ПАРАЗИТНЫЕ СВЯЗИ

Кроме необходимых связей, определяемых принципиальной схемой, в любой реальной конструкции всегда существуют различные паразитные связи, препятствующие или даже нарушающие нормальную работу аппарата. Причиной появления таких связей служит разброс сопротивлений резисторов, емкости конденсаторов и индуктивности катушек, а также паразитные связи, возникающие из-за.




i-WE


Рис. 20-5. Последовательность составления монтажной схемы (для одного проводника) при жгутовом монтаже.

а - функциональная схема; б - оцифровка соединительных проводников с учетом принципиальной схемы и правильного компоновочного эскиза конструкции; е - при неправильном выборе путей прокладки проводников.

конечной величины сопротивления соединительных проводов и нежелательных взаимодействий между элементами схемы при их соединении в реальное устройство.

В общем случае всегда можно выделить источник напряжения (или тока) наводки, элементы связи и приемник наводимого напряжения (тока). Напряжение наводки:

1/н = £н-

(20-3)

£н 2н

- величина напряжения наводки;

- полное комплексное сопротивление наводки;

общ - полное комплексное сопротивление связи; t/и - величина наводимого напряжения.

Зная величину напряжения наводки и сопротивление наводки, можно вычислить ток наводки, важный при рассмотрении транзисторных схем.

Виды паразитных связей

Рассмотрим отдельно резистивные, емкостные и индуктивные паразитные связи и способы борьбы с ними, хотя в реальных устройствах все эти виды связей существуют совместно. Значения сопротивлений, емкостей и индуктивностей для некоторых проводников длиной 100 мм в монтажной схеме приведены в табл. 20-4.

Таблица 20-4

Сопротнвлеине и индуктивность монтажных проводов

Диаметр проводника, мм

Сопротивление, ом

Индуктивность, мкгн.

0,22

o;i4

0,01

0,12

0,002

Емкость между монтажным проводником и щасси, пф

Диаметр проводника, мм

Расстояние от шасси, мм

10 1 100

0,1 0,5 1,0

Емкость ме

1,5 2,7 4

жду монта>

0,9 1,4 1.6

кными пров

0,8 0,9

одами, пф

Диаметр проводника, мм

Расстояние между проводниками, мм

2 1 10

0,1 0,5 1.0

0,75

0,75

0,04 0,05 0.06

Резистивные связи появляются из-за применения соединительных проводников, имеющих большое сопротивление. Возможны три варианта таких связей: 1) из-за сопротивления монтажных лепестков (общие участки соединения с шасси), (рис. 20-6,а); 2) вследствие блуждающих токов в шасси (рис. 20-6, б); 3) в результате наличия общих проводников в цепях питания (рис. 20-6, е).

Рассмотрим для примера первый вариант. Участок от шасси до места пайки ( 2обш) из-за значительней длины монтажного лепестка (или перемычки) будет действовать как общее паразитное сопротивление для источника и приемника наводок.

Емкостные связи. Если имеются какие-либо два проводника А к В, удаленные от общего для них металлического шасси, и в проводнике А содержится напряжение наводки £н (рис. 20-7,а), то из-за емкости между проводами Спар в проводнике В появится наводимое напряжение

£;, = £ 1. (20-4)

-Пар



Ют асточиаиа наВодни

Н праемнинд наводки

Лепестон тземлени.я

:777777Z77777777Z

Корпус а)

Корпус


И праемиану наводни

Выпрямитель анода

Выпрямитель сетки

Трансфориатор накала

-0 ~ 0-

Лрибор

Если между этими двумя проводами установить экран (рис. 20-7,6), который будет иметь какую-то емкость Сэ на землю, то напряжение в проводнике В будет равно:

icA)k+cj-

Если емкость Сз мала по сравнению с емкостью Сь то экран будет увеличивать напряжение наводки в точке В. При увеличении емкости Сз до бесконечности (надежное соединение с корпусом, рис. 20-7, е) наводимое напряжение в проводнике В будет уменьшаться и может быть определено по приближенной формуле

-пар

С,+Св

(20-6)

Если соединительный проводник от экрана (рис. 20-6, г) будет иметь индуктивное сопротивление, сравнимое с емкостными сопротивлениями экранируемой цепи, то такой проводник нарушит экранирование цепи.

Величины паразитных емкостей в формулах (20-4), (20-5), (20-6) можно вычислить так:

Ci =

4,14Ig-

8,27 Ig-

4,1:4 Ig-

Рис. 20-6. Варианты паразитных связей из-за участков с общим омическим сопротивлением.

777777} §

1 2 1,-

=г 3 I

- о ШВунтибность соединительного пробора

6)

Рис. 2С-7. Паразитная емкостная связь между проводниками.

а - без экрана меладу проводами; б - с экраном, не соединенным с корпусом: в - с экраном, соединенным с корпусом; г - при зна-чительной индуктивности соединительного провода.

где Cl - емкость между круглым проводником и металлической плоскостью больших размеров, пф;

Zi -длина проводника, cm;

ft - расстояние от центра проводника до плоскости, мм;

d - диаметр проводника, мм; Са -емкость между двумя проводниками круглого сечения- и без изо--ляционной оболочки, пф;

h - длина меньшего проводника, см;-

а-расстояние между центрами проводников, мм; Сз-емкость экранированного провод ника, концентрически расположент ного в экране при небольших расстояниях между экраноти и проводником, пф;

е - диэлектрическая проницаемость изолятора;

1з - длина экранирующей трубки, см;

D - диаметр внутренней трубки или диаметр наружной изоляции, мм.

Индуктивные связи наиболее часто возникают между катущками индуктивности без магнитных сердечников. При применении бронированных сердечников из ферритов можно обойтись вообще без экранов даже при близко расположенных контурах.
