Таблица 20-2

Значения коэффициентов заполнения /Сзап и объемного веса С для радиоаппаратуры

НОЙ схеме устройства, а не ее возможной или необходимой компоновке.

Аппликационная компоновка выполняется с помощью аппликаций из тонкого картона, плотной бумаги, миллиметровки, вырезанных по контуру детали в соответствующем масштабе, или выполненных на прямоугольных листах из пергамина. Количество необходимых проекций зависит от детали. На аппликациях необходимо наносить центры крепления, монтажные точки и лепестки, крайние положения движущихся частей, указания по полярности и цоко-левке.

Этот способ широко распространен среди работников конструкторских бюро и лабораторий, связанных с разработкой и компоновкой различных релейных, выпрямительных, передающих и различных электронных устройств, к компоновке элементов которых предъявляются не очень строгие требования, а также как предварительный этап компоновки устройств, в которых требования к компоновке очень жестки, например, приемных и усилительных устройств с большим усилением. Заключительным этапом такой компоновки будет натурная с проверкой соответствия параметров требуемым.

Графическая компоновка заключается в выполнении компоновочных эскизов, рисунков или чертежей. Эта компоновка очень трудоемка, так как требует точного соответствия изображений масштабу, может выполняться на чертежной бумаге или мил-

лиметровке (последнее предпочтительнее, так как проще выдержать масштаб изображения). -Ластик для снятия неправильных линий надо брать самый мягкий, иначе при работе на - миллиметровке после двух-трех прикидок стираются линии координатной сетки.

Метод графической компоновки используется в основном для демонстрационных чертежей на стадии эскизного проектирования, при выполнении монтажных чертежей или схем, при компоновке различных механизмов и редукторов. Для компоновочных эскизов часто используют разноцветные карандаши, чтобы легче выделить элементы, расположенные в разных проекциях или в разных плоскостях.

Модельная компоновка используется в Наиболее сложных случаях: компоновка ответственных схем, компоновка органов управления и контроля, выполнение макетов различных изделий, необходимых для компоновочных работ на объекте, и т. п. Модели можно выполнять двух типов - в виде полностью соответствующих готовым изделиям по форме, размерам, а часто и по тепловыделению элементов и в виде фигур, соответствующих только в первом приближении формам моделируемых элементов. Такие модели могут быть выполнены в виде различных цилиндров, конусов, пирамид, прямоугольников или различных их комбинаций из картона, пластилина, фанеры, дерева, пенопласта и других материалов. Модели и компоновочные платы дол-

BoSbiuLHa еа Шпилькой

Еухарь о резфй

Рис. 20-1. Принцип устройства модели лампы.

а - лампа; б - модель и ее крепление сухарем; б - бобышка со шпилькой.

жны иметь приспособления для крепления (рис. 20-1). Оси симметрии и центры крепления надо отмечать яркими красками или тушью. Платы для компоновки можно делать из картонных, фанерных или плексигласовых пластин с координатными сетками соответствующих масштабов. Очень удобны прозрачные платы, которые позволяют лучше оценить компоновку данного изделия.

В случае компоновки рабочих мест операторов этот способ является единственно возможным для проверки правильности принятого решения.

Номографическая компоновка выполняется не с численными значениями установочных объемов, а с их зашифрованными величинами, все операции с которыми выполняются / j с использованием номограмм. 0-J В этом случае расчеты заменяются соответствующими пост-юениями на номограммах [Л. 1]. О

Компоновочная схема функ- ционального узла (ФУ) является основой его конструкции. Рис. 20-2. так как именно расположением элементов схемы определяются паразитные связи, тепловые режимы, удобство выполнения и эксплуатации изделия. Компоновочный эскиз является основой для разработки монтажной схемы ФУ. Последовательность выполнения компоновочных эскизов зависит от конструкции электромонтажных соединений.

Составление монтажно-компоновочных эскизов

Рассмотрим несколько существующих способов составления монтажных схем на примере каскодного усилителя (по схеме на рис. 20-2).

Печатный монтаж, одна шика в данную точку. Выделяем сначала на схеме все входные, выходные точки и точки питания и нумеруем их порндковыми номерами. Затем нумеруем все остальные монтажные точки. Последовательность нумерации безразлична. Можно вообще не выделять входные, выходные и другие соединительные точки специальными обозначениями и нумеровать их по порядку номеров. Затем перечерчиваем принципиальную схему так, чтобы в каждой монтажной точке можно было поместить условное изображение монтажного проводника с точками пайки. В этом случае каждая монтажная точка будет иметь двойную нумерацию: номер данного монтажного соединения и номер (или буквенный шифр) соединительного проводника. Такая схема усилителя показана на рис. 20-3. Затем методом последовательных приближений по методике, описанной ранее, выполняем компоновку элементов и монтажных проводников. Если в схеме имеются контрольные точки, то их надо учи-

тывать, так же как и точки пайки. Вид сверху и снизу на монтажный эскиз печатной платы каскодного видеоусилителя показан на рис. 20-3, бив.

Навесной монтаж, две пайки в одну точку, не считая соединительных перемычек. Нумерацию точек производят аналогично рассмотренному ранее примеру. Если компоновка элементов схемы выполняется на стандартных монтажных платах, то графическую компоновку можно выполнить не с моделями элементов, а с их условными

Схема каскодного усилителя видеочастоты с разметкой монтажных точек.

изображениями. Перечертим принципиальную схему с указанием количества паяных соединений и обозначением монтажных точек (рис. 20-4, а). Рассмотрев различные варианты компоновки элементов и выбрав наивыгоднейший, составляем монтажные эскизы (рис. 20-4,6 и в). Оба эти примера относятся к составлению монтажных эскизов схем, в которых соединительные проводники можно легко проследить. В случае жгутового соединительного монтажа последовательность составления монтажных эс-йизов будет другой.

Жгутовой соединительный монтазк. Принцип жгутового монтажа рассмотрим на примере одного проводника сложной-схемы. Условное изображение части сложной схемы из шести отдельных узлов, имеющих общий соединительный проводник, приведено на рис. 20-5, а. Если компоновка элементов устройства соответствует расположению их на принципиальной схеме, то достаточно нарисовать эскиз их соединения Так, как это сделано на рис. 20-5, б, В реальных условиях такое положение может встретиться только как исключение. Чаще монтажная схема имеет вид, аналогичный рис. 20-5, е. Поэтому, прежде чем выполнять нумерацию отдельных участков каждого соединительного проводника, необходимо учесть взаимное положение соединяемых- блоков по компоновочному эскизу. После этогд выполняется окончательная нумерация соединительных нровод-никор и составляется таблица соединений или таблица проводов.

Шифровать проводники можно тремя способами: обезличенной оцифровкой (как

Таблица 20-3

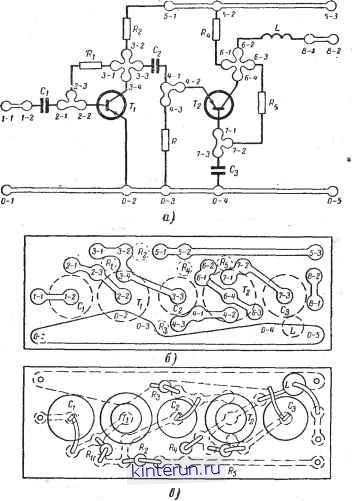

Рис. 20-3. Принципиальная - схема каскодного усллителя рис. 20-2 с указанием промежуточных соединительных проводников.

а - при одной пайке в данную ТОЧКУ; 6 вид на монтаж; в - вид на детали усилителя.

В рассмотренном примере), сокращенным обозначением адреса (с указанием блока и детали) и цветом. Способы записи проводов приведены в табл. 20-3. В практике работы со сложными схемами, когда желательно пользоваться только принципиальной схемой, без дополнительного изучения

монтажной схемы, самой удобной является адресная система щифра проводов, при которой на бирке проводника в данной точке пайки указывается адрес его следования. Дополнительные удобства дает применение цветных монтажных проводов. Значительно облегчает выполнение мои-
