в схеме на рис. 14-28,6 весь спектр звуковых частот разделяется на два канала. Нижние звуковые частоты подводятся к управляющей сетке правого (по схеме) триода, а верхние звуковые частоты - к управляющей сетке левого триода. Регуляторы тембра нижних и верхних Rz звуковых частот являются лищь регуляторами усиления соответствующих каналов. Пределы регулирования тембра в этой схеме можно изменять путем подбора величин резисторов Rs и Re. Оба анода триодов соедине ны между собой и подключены к общему сопротивлению анодной нагрузки. Эта схема особенно удобна для двухканального усилителя. Тогда в анодную цепь каждого триода надо поставить самостоятельное сопротивление нагрузки, а с него подавать напряжение низкой частоты на соответствующий оконечный каскад.

В схеме на рис. 14-28, в спектр звуковых частот, усиленный лампой Лу, разделяется на три канала. Регуляторы тембра нижних Rs и верхних R2 звуковых частот так же изменяют усиление на соответствующих частотах звукового диапазона, а средние частоты проходят через резистор R4 и конденсатор Сз. Если в этой схеме резистор Rt заменить потенциометром, к движку которого подключить конденсатор Сз, то с его помощью можно будет изменять усиление на средних частотах звукового диапазона.

Другая аналогичная схема, где полоса воспроизводимых усилителем звуковых частот также разделяется иа три канала, показана на рис. 14-28, г. В этой схеме в качестве регулятора тембра нижних звуковых частот использован потенциометр R5, а регулятора верхних звуковых частот - потенциометр Rs. Средние звуковые частоты проходят на управляющую сетку лампы Л через резистор i? и конденсатор Се.

В схеме на рис. 14-28, д регуляторы тембра нижних Rj и верхних Rs звуковых

частот позволяют не только ослаблять усиление на крайних частотах звукового диапазона, но и повышать усиление на граничных частотах полосы пропускания по сравнению с усилением на средних частотах звукового диапазона. Поэтому характеристика последующих каскадов может не иметь подъемов в областях низких и высоких частот.

Еще одна схема, где таи1е применены регуляторы тембра нижних Rs и верхних Rz звуковых частот, поднимающих и ослабляющих усиление на граничных частотах полосы пропускания усилителя, показана на рис. 14-28, е. Она отличается от предыдущей тем, что регулирование тембра нижних звуковых частот осуществляется с -помощью индуктивности - дросселя Др.

Регулирование тембра с помощью частотно-зависимой отрицательной обратной связи наиболее просто может быть осуществлено по схемам, приведенным на рис. 14-29. В схеме на рис. 14-29, а напряжение частотно-зависимой отрицательной обратной связи снимается со вторичной обмотки выходного трансформатора и подается на катод лампы первого каскада предварительного усиления напряжения низкой частоты через элементы регулирования тембра, охватывая весь низкочастотный тракт.

Регулирование тембра нижних звуковых -частот производится реостатом Rs, параллельно которому включен конденсатор Cg. Сопротивление этого конденсатора на верхних и средних частотах звукового диапазона мало, поэтому напряжение отрицательной обратной связи, а следовательно, и ослабление усиления на этих частотах получаются максимальными. Изменение величины резистора Rs не оказывает влияния на усиление на верхних и средних звуковых частотах. По мере понижения частоты падение напряжения отрицательной обратной связи на резисторе R2, которое является на-

MS-rf 1

Рис. 14-29. Схемы регуляторов тембра, помещенных в цепи частотно-зависимой отрицательной

обратной связи.

а и 6 - позволяющие только ослаблять усиление иа щая ослаблять или увеличивать усиление на крайних

тами.

соответствующих частотах; в - позволяю-частотах по сравненю со средними часто-

грузочным для цепи отрицательной обратной связи, уменьшается из-за увеличения реактивного сопротивления конденсатора Сг. Это приводит к уменьшению глубины обратной связи на нижних звуковых частотах и, следовательно, к увеличению усиления на этих частотах. С уменьшением сопротивления резистора Rs при регулировании тембра полное сопротивление участка цепи RsC2 для нижних звуковых частот уменьшается, напряжение обратной связи возрастает, а усиление падает. Таким образом, с уменьшением величины резистора Rs усиление на нижних звуковых частотах уменьшается.

. Для регулирования верхних звуковых частот использован потенциометр R. Когда движок находится на каком-либо участке этого потенциометра, образуется делитель напряжения, состоящий из резистора Ri и конденсатора Си включенных параллельно нижней (по схеме) части потенциометра Rz-Конденсатор Ci представляет большое сопротивление для нижних и средних звуковых частот. Поэтому на катод лампы Л, поступает полное напряжение отрицательной обратной связи, образующееся на резисторе /?2. Для верхних звуковых частот сопротивление конденсатора Ci мало. Вследствие этого напряжение отрицательной обратной связи в большой степени зависит от положения движка потенциометра R. В нижнем положении движка этого потенциометра

/?j Зк

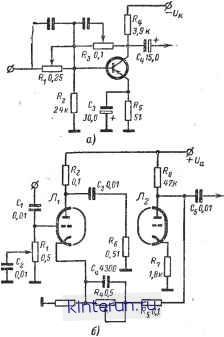

Рнс. 14-30. Схемы Комбинированных регуляторов тембра в цепи усиления сигнала, и в цепи частотно-зависимой отрицательной обратной связи. а - иа транзисторах: б - на радиолампах.

Рис. 14-31. Схемы простых тон-регистров иа два положения: речь и музыка (переключатели

показаны в положении музыка ). а и б - с переключателем в цепи усиления сигнала; е - с использованием частотно-зависимой отрицательной обратной связи.

конденсатор Ci оказывается включенным параллельно резистору Ri, на катод лампы Л, подается полное напряжение отрицательной обратной связи и ослабление усиления ка верхних звуковых частотах становится максимальным. По мере передвижения движка потенциометра вверх напряжение отрицательной обратной связи на катоде лампы для верхних звуковых частот уменьшается и усиление на этих частотах возрастает.

Схема на рис. 14-29,6 отличается от ранее рассмотренной тем, что регуляторы тембра нижних Rz и верхних Ri звуковых частот помещены в различных цепях отрицательной обратной связи. Благодаря этому здесь почти исключено влияние одного регулятора на другой в процессе регулирования тембра.

Еще одна схема (рис. 14-29, в) отличается симметричным размещением между лампами регуляторов тембра нижних (R) и верхних (i?s) звуковых частот. Усиление каскада на средней частоте звукового диапазона близко к единице. Действует эта схема так: когда движки потенциометров Rs и Ri находятся в среднем положении, частотная характеристика каскада равномерна; по мере перемещения движков потенциометров в ту или иную сторону изменяется глубина отрицательной обратной связи, а это, в свою очередь, приводит к изменению усиления на соответствующих частотах. Достоинство этой схемы регулирования тембра - большая крутизна срезов частотной характеристики, которая почти не изменяется при регулировании.

в качестве примера комбинированного использования схем регулирования тембра, когда один из регуляторов помещен в цепи усиления, а другой находится в цепи частотно-зависимой отрицательной обратной связи, могут служить схемы на рис. 14-30. В схеме на рис. 14-30, а, регулятор тембра нижних звуковых частот Ri помещен в цепи усиления сигнала, а регулятор тембра верхних звуковых частот Rs - b цепи частотно-зависимой отрицательной обратной связи. В схеме на рис. 14-30, б, наоборот, регулятор тембра нижних звуковых частот помещен в цепи отрицательной обратной связи, а регулятор тембра верхних звуковых частот Ri - в цепи усиления сигнала.

Схемы регуляторов тембра, приведенные выше, могут быть использованы как в ламповых, так и в транзисторных усилителях низкой частоты вне зависимости от того.

с какими приборами они показаны. Важно лишь подобрать соответствующие элементы схем, учитывая особенности радиоламп или транзисторов.

Переключатели тембра - тон-регистры позволяют простым нажатием клавиши или кнопки изменять частотную характеристику усилителя низкой частоты, т. е. легко и быстро установить тембр звшания, при котором прослушиваемая программа звучит наиболее приятно.

В простейшем случае тон-регистр может иметь два положения: речь и музыка . В схеме на рис. 14-31, а это достигается введением последовательно с разделительным конденсатором Ci дополнительного конденсатора Cs, который в положении музыка закорочен переключателем П. При нажатии на кнопку речь контакты размыкаются, общая емкость разделительного конденса-

К верхнечастотным роьиогоВорителям

C DM2

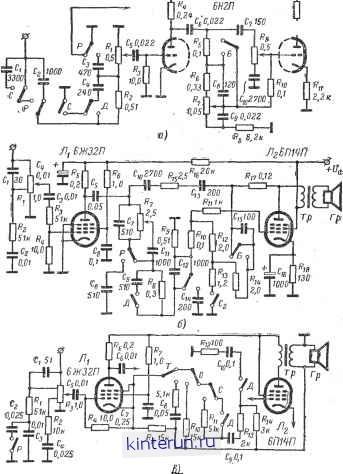

Рис. 14-32. Схемы сложных тон-регистров на пять положений.

а -с тон-регистром на входе усилителя; 6 - с тон-регистром, помещенным между каскадами предварительного усиления; в -с тон-регистром в цепи частотно-зависимой отрицательной обратной связи.
