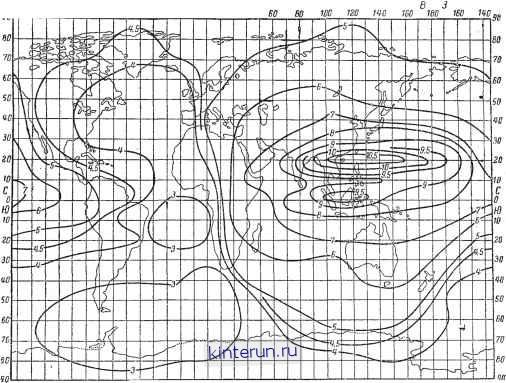

Рис. 6-28. Ионосферная карта.

гом усиления приемной антенны и необходимым для данного вида связи отношением сигнал/шум, причем это отношение в коротковолновом диапазоне определяется в основном уровнем атмосферных помех (напряженностью поля помех) в точке приема.

Для расчета МПЧ, ОРЧ и НПЧ широко используют ежемесячные прогнозы распространения радиоволн, издаваемые Институтом земного магнетизма и распространения радиоволн Академии наук СССР (ИЗМИРАН СССР).

Прогноз представляет собой карту мира в прямоугольной равномерной проекции с нанесенными на ней линиями одинаковых значении критических частот F2 (обозначаются Р2-0-МПЧ) (рис. 6-28). Ионосферные карты прогноза МПЧ для дальности связи 4000 км (обозначаются Р2-4000-МПЧ), имеют вид, совершенно аналогичный карте Р2-0-МПЧ.

Кроме этих карт, выпускаются также графики прогноза МПЧ, рассчитанные для отражения от слоев Fi (рис. 6-29) и Е (рис. 6-30) при дальности связи 3 000 и 2 ООО км соответственно.

Ионосферные карты Р2-0-МПЧ и Р2-4000-МГ[Ч даются на каждые два часа московского декретного времени. Прогнозы

Fl-3000-МПЧ и Е-2000-МПЧ даются для местного времени в точке отражения. При необходимости московское время легко перевести в местное, учитывая, что каждые 15° по долготе соответствуют 1 ч, а долгота московского меридиана равна 45° к востоку.

В месячных прогнозах приводятся в виде графиков также прогноз МПЧ для линий связи, лежащих в десятиградусной полосе широт при различной длине трассы, и прогноз действующих высот для слоев F2 и Fi. На этих графиках указываются отклонения Р2-МПЧ и действующих высот от медианных значений (т. е. значений, которые превосходятся в течение 50% времени наблюдений). Все данные прогнозов относятся именно к медианным значениям.

При расчете МПЧ прежде всего определяют координаты точки отражения при длине трассы менее 4 ООО км или двух контрольных точек при связи на расстояниях более 4 ООО км. Контрольные точки отстоят от пунктов связи на 2 000 км вдоль трассы. Для определения этих точек на карту мира в равномерной прямоугольной проекции или на ионосферную карту прогноза (с очертаниями материков) накладывают лист кальки и отмечают на ней пунк-



Местное Время 10 IB П IB


OS 10 и Ш IB 18

Местное Время

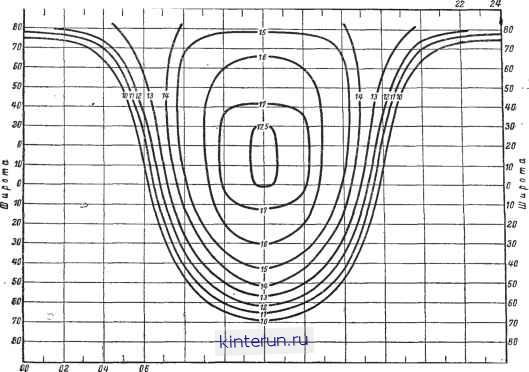

Рис. 6-29. Графики прогноза F 1-ЗОСО-МПЧ.

го

ты связи, экват()р и нулевой меридиан. Далее для нахождения кратчайшего расстояния между пунктами связи используют сетку больших кругов (рис. 6-31), которая должна иметь тот же масштаб, что и карта мира. Дуги больших кругов изображены на сетке сплошными толстыми линиями. Тонкие линии служат для определения расстояния вдоль дуги большого круга, и одинаковые линии делят дуги на отрезки длиной 1 ООО км (иногда расстояние между соседними линиями равно 500 км). Кальку с отмеченными на ней пунктами связи, экватором и нулевым меридианом накладывают на сетку больших кругов так, чтобы линии экваторов кальки и сетки совпали. Кальку перемещают вдоль экватора карты (линии экватора кальки и карты при этом должны совпадать) до тех пор, пока через пункты связи не пройдет какая-либо дуга большого круга либо пока эти пункты не займут равного положения по отношению к соседним дугам больших кругов. Пункты связи соединяют дугой большого круга и наносят деления для определения расстояния. Если длина трассы менее 4 000 км, то на дугу, соединяющую пункты связи, наносят точку, лежащую на середине дуги (точка отражения). Если же длина трассы

более 4000 км, то наносят две контрольные точки, отстоящие от пунктов связи на 2 000 км вдоль дуги большого круга.

Теперь можно определить МПЧ, например для каждых двух часов московского декретного времени, следующим образом. Калька снова накладывается на карты Р2-0-МПЧ и Р2-4000-МПЧ для одного, и того же времени и записываются частоты р2 в точке отражения.

Для данного расстояния МПЧ определяется по этим значениям с помощью номограммы, приведенной на рис. 6-32. Номограмма проста и не нуждается в пояснениях. Так, в примере на рис. 6-32, найденная по картам Р2-0-МПЧ частота равна 10 Мгц, Р2-4000-МПЧ-14 Мгц, длина трассы 2 ООО км и МПЧ линии равна 13,5 Мгц.

Определение МПЧ при длине трассы более 4 000 км производится только с помощью прогноза Р2-4000-МПЧ. Накладывая кальку с нанесенными на ней контрольными точками на карты Р2-4000-МПЧ, определяют максимально применимые частоты, соответствующие этим точкам, и за МПЧ трассы для данного времени берут наименьшее из определенных значений.

В обоих случаях ОРЧ выбирают .на 15% меньше, чем найденное значение МПЧ. По



Местное Время 10 12 П 16


W эг 14 1Б 76 iMeicmbot Время

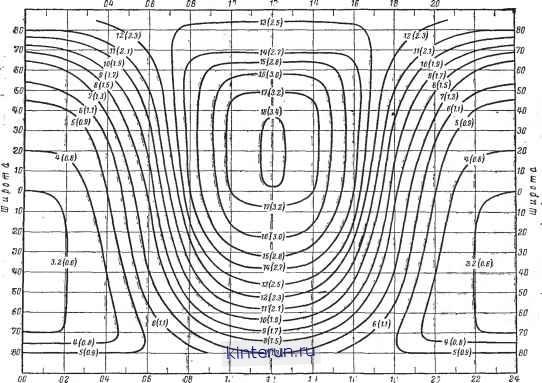

Рис. 6-30. Графики прогноза Е-2000-МПЧ. В скобках указаны значения критических частот слоя Е.

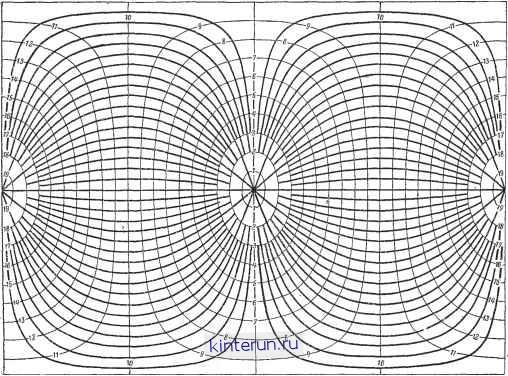

Рис. 6-31. Сетка больших кругов (для работы с ионосферной картой).
