ше. Неоновая лампа загорается только в том случае, когда на ее аноде - высокий потенциал, а на катоде-низкий потенциал, соответствующий открытому состоянию всех триодов (одновременно), соединенных с катодом индикаторной лампы. Если хотя бы один из триодов, соединенных с катодом, заперт, разность потенциалов недостаточна для зажигания неоновой лампы и она не горит.

Ни одна из неоновых ламп не может загореться также и в том случае, если на ее катоде - высокий потенциал (т. е. когда заперты все триоды, соединенные с этим катодом), поскольку потенциал анода этой лампы благодаря делителю R-R выше, чем потенциал анода открытого триода. Так, например, в исходном положении, когда заперты все левые триоды и открыты все правые, на катодах индикаторных ламп 6 и 7 будет высокий потенциал, а анод лампы 7 будет находиться под потенциалом точки Lj который несколько выше потенциала точки А открытого правого триода первой ячейки. Возникающая разность потенциалов (да еще приложенная в обратной относительно нормально используемой полярности) недостаточна для зажигания лампы 7. В этом положении горит только лампа О, поскольку ее анод находится под высоким потенциалом источника анодного питания, а катод - под низким (катод че* рез гасящие сопротивления подключен к анодам открытых правых триодов и / ячеек).

Счетчики импульсов на декатронах

Для счета импульсов, следующих с не очень высокой частотой (до 10-20 кгц), часто используются специальные газоразрядные приборы с холодным катодом - декатроны.

С помощью одной ячейки, состоящей из одного декатрона и простой схемы формирования пусковых импульсов, можно сосчитать до 10 импульсов или произвести деление частоты повторения на 10. Для увеличения числа пересчитываемых импульсов или увеличения коэффициента деления ячейки могут включаться последовательно.

Несколько (Л) таких ячеек позволяют осуществить деление числа поступивших импульсов с коэффициентом 10-

Декатронные счетчики отличаются большой экономичностью, высокой надежностью и простотой индикации, которая осуществляется визуально по свечению газа вокруг штырьков-электродов, просматриваемых через баллон прибора. Декатронные счетчики часто служат оконечными блоками триггерных пересчетных устройств.

Наибольшее практическое применение нашли двухимпульсные декатроны (например, ОГ4, ОГ5), хотя иногда используются несколько более сложные, одно-импульсные . декатроны (например, ОГЗ). Декатроны конструктивно оформляются в стеклянном баллоне иа октальном цоколе.

Двухимпульсный декатрон (рис. 11-116) состоит из дискообразного анода А, окруженного 30 катодными штырьками, которые разбиты на три группы и хорошо видны через стекло баллона. 10 первых подкатодов (1ПК), 10 вторых подкатодов (2ПК), 9 основных (индикаторных) катодов (1-9К) объединены в три группы, каждая из которых имеет общий вывод на цоколь. Отдельный вывод имеет тридцатый электрод - нулевой катод ОК.

Анод декатрона соединяется с источником напряжения питания -1-400-450 е через ограничительное сопротивление R& = .=300 ком-\ Мом. На подкатоды ШК и 2ПК подается исходное положительное смещение порядка 35-60 е (рис. 11-117). ., Приведение декатрона в -исходный режим достигается размыканием кнопки Кн. разрывающей цепн всех индикаторных катодов, в результате чего наибольшая разность потенциалов образуется между анодом и нулевым катодом и свечение переносится именно на нулевой катод (рис. 11-117). Перевод разряда на каждый последующий штырек К индикаторного катода достигается последовательной подачей двух отрицательных импульсов: раннего на кольцо первых и позднего - на кольцо вторых подкатодов. Амплитуда запускающих импульсов - порядка 100-150 в, длительность 35-40 мксек, промежуток между ними




Рис. 11-116. Двухимпульсный декатрои. - устройство (схематически); б -. схема соединений электродов; в - цоколевка декатрона ОГ5.



1,5-2 мксек (эти данные являются паспорт- мъшн).

При подаче раннего импульса разряд переносится с основного катода на рядом стоящий штырек первого подкатода lIlKi (поскольку именно вблизи этого штырька ионизация газа будет наибольшей).

По мере заряда конденсатора С] ток анода падает, а напряжение на аноде возрастает. Разность потенциалов между первым подкатодом и анодом убывает, а между вторым подкатодом и анодом в резуль-

+450 в

{вгоком-огч 330K0M~0rS


Рис. 11-117. Схема запуска двухимпульсного де-катрона.

А, Б - форма импульсов на 1ПК и 2ПК.

тате действия второго импульса возрастает. Поэтому разряд переходит на штырек второго подкатода 2ПК2- После окончания второго импульса запуска потенциал подкато-дов WK и 2ПК оказывается более высоким, чем потенциал основных катодов, и разряд автоматически переходит на штырек Ki основного (индикаторного) катода, поскольку концентрация ионов будет наибольшей вблизи этого штырька. При подаче очередного, второго импульса разряд описанным njrreM переносится на второй штырек основного катода и т. д. Таким образом, по мере поступления на счетчик импульсов происходит перенос свечения с одного штырька на другой, причем номер, стоящий у светящегося штырька, показывает число прошедших импульсов.

При смене последовательности поступлений импульсов (ранний - на второй под-катод, поздний - на первый) изменяется направление переноса разряда, с 9-го на 8-й, 7-й штырьки и т. д. (свойство инверсии).

Необходимая временная задержка запаздывающего пускового импульса создается путем использования фильтра R2C2 нижних частот, включенного между первыми и вторыми подкатодами. Конденсатор Ci разряжается через диод Д (рис. 11-117).

Выходные импульсы положительной полярности с амплитудой порядка 50-60 в снимаются с катодной нагрузки Rk.

Быстродействие двухимпульсного декат-рона (например, ОГ5) достигает 10 кгц.

Декатрон может запускаться синусоидальным напряжением с амплитудой 30- 60 в. На подкатоды 2ПК это напряжение подается через фазосдвигающую RC-пепъ, рассчитанную так, чтобы фазовый сдвиг был равен зт/4. Максимальное быстродействие в этом случае снижается до 2 кгц.

IZDB-


0,01 ХХ

+35-408

20мксек

0,22


Выход

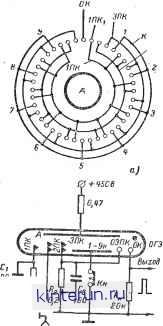

Рис. 11-118. Однонмпульсный декатрон.

а - схема соединений электродов; б - электрическая схема запуска; е - разновидность схемы соединения ОЗПК и ОК.

Одноимпульсный декатрон отличается тем, что- содержит дополнительно 10 третьих подкатодов, объединенных короткозамы-кающими перемычками, имеющими общий вывод на штырек цоколя лампы (рис. 11-118), который через цепь R2C2 соединяется с корпусом (индикаторными катодами). При подаче отрицательного импульса на первые подкатоды разряд со штырька основного катода переходит на рядом стоящий штырек первого подкатода ШКи В результате заряда конденсатора С] напряжение между первым катодом и первыми подкатодами убывает и разряд переносится на



очередной штырек второго подкатода 2П-К1. После окончания пускового импульса разность потенциалов между подкатодами WKi-2nKi и анодом уменьшается и разряд переносится на рядом стоящий штырек третьего подкатода ЗПК\, а затем после заряда конденсатора Cj - на следующий (первый) штырек основного катода.

Лри поступлении второго импульса процесс повторяется и разряд переносится на второй штырек oci-ювного катода.

Нулевой штырек третьего подкатода ОЗПК имеет отдельный вывод и соединяется, как показано на рис. П-П8, б. Иногда в цепь подкатода ОЗПК ставится делитель напряжения, как показано на рис. 11-П8, е. Это сделано для того, чтобы переход разряда на основной катод при подаче последнего импульса был более уверенным независимо от противосвязи, вызванной выходным импульсом на сопротивлении Rk. В исходное состояние декатрон приводится размыканием кнопки Кн. Одноимпульсные декатроны обладают несколько большим быстродействием, чем двухимпульсные, но лишены свойства инверсии . Максимальное быстродействие декатрона ОГЗ-20 кгц.

П-12. МОДУЛЯТОРЫ И ДЕМОДУЛЯТОРЫ ИМПУЛЬСНЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ

Модулированные импульсные последовательности используются для передачи разнообразных сообщений в многоканальных радиорелейных и радиотелеметрических линиях. На передающей стороне линии исходным сообщением (или сигналом датчика в случае радиотелеметрической системы), преобразованным в электрический сигнал, производится первичная модуляция последовательности видеоимпульсов, а затем вторичная модуляция несущей этими видеоимпульсами по амплитуде или частоте. На приемной стороне после детектирования выделяется модулированная импульсная последовательность, которая затем демодули-руется с целью получения передаваемого сообщения.

В зависимости от того, какой из параметров Импульсной последователыюсти подвергается модуляции, различают несколько видов импульсной модуляции, из которых чаще всего используются: амплитудно-импульсная (АИМ), широтно-импульсная (ШИМ) и фазо-импульсная (ФИМ), реже применяют кодов о-импульсную и дельта-модуляпию.

Модуляторы и демодуляторы АИМ

Различают два рода АИМ. При АИМ-1 (первого рода) мгновенное значение внутри каждого импульса изменяется в соответствии с текущим значением модулирующего сигнала (рис. П-П9, е); вершины импульсов как бы повторяют по форме сигнал модуляции. При АИМ-2 (второго рода) амп-

литуда каждого импульса постоянна и пропорциональна мгновенному значению модулирующего сигнала в моменты времени, соответствующие определешшм точкам импульсов (например, их фронтам, серединам и т. д.); вершины импульсов являются плоскими (рис. П-П9.г).


Рис. 11-119. Амплитудно-импульсная модуляция.

а - модулирующий сигнал; б - исходная последовательность импульсов; в - импульсы с АИМ-1; г - импульсы с АИМ-2.

Поскольку, обычно с Тп, различием между этими видами модуляции часто можно пренебречь.

На период колебаний наивысшей частоты маио, содержащейся в модулирующем сигнале, в соответствии с теоремой Котельникова должно приходиться не менее двух-трех периодов Гп. В противном случае иа приемной стороне будут возникать искажения.

j Btiioi

j llвux

Рис. 11-120. Функциональная схема модулятора АИМ.

Модуляторы АИМ. Для модуляции можно использовать устройство (рис. П-120), в котором коэффициент передачи К изменяется по закону модулирующего напряжения Мм:

К = Кв + Ки,

(при этом на вход подают импульс с постоянной амплитудой). Тогда при синусо-
