ВО 70 60 50 W 30

1 2 S 0 5 6 7 8 9 ID 11 n 15 И/ n/p Up, /. a

f1e0f aame6b/e элеме /7/ь/

150 120 110

80 70

\Р/7г/пяе-цитоВь/е элемел/7/b/

Ни/ель -{i/z/foffb/e а рм1 ?я/рорь/

71аргаецё0о-ци /<о0ь/в \эле/генть/

Оере6/7яло-е/1/товь/е а/</< мрляторь/ к

- е елб/<а0/гие6б/е

с!ннмуляторь/

10 20 30 W 50 60 70 80 90 &р,%

70 72 7/ 76 78 80гоЗь/ 10 10 lOf 10 10 Р,В/7г а б

®

Таблица 9.23

Электродвижущая сила и напряжение некоторых видов источников питания

Примечание. Напряжения зависят от режима разряда и могут отличаться занкых в таблице.

от ука-

(Х602) счетчиков количества элект ричества. Их использование особо необходимо в автоматизированных системах электропитания для необслуживаемой РЭА.

Сводные данные, необходимые при технико-экономическом анализе ИП, даны в табл. 9.23, 9.24.. Зависимость f/p = / (<?) (рис. 9.12) позволяет оценить относительную стабильность напряжения как в течение всего времени разряда, так и в области 10 ...90% Qp Для примерной оценки эксплуатационных расходов можно воспользоваться данными табл. 9.25 и 9.26 и примерами выбора ИП (с. 297).

Перспективные ИП

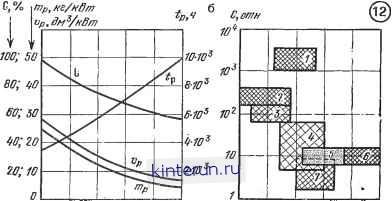

По мере освоения перспективных ИП с улучшенными параметрами происходит их быстрое внедрение в практику. Так например, аппроксимированные характеристики электрохимических генераторов космического назначения (рис. 9.13, а) показывают, что за последнее де-

сути дела, к. п. д.). Для ГЭ она равна отношению отданной во внешнюю цепь емкости при разряде к емкости, запасенной активными массами электродов; для А - отношением емкости разряда к емкости заряда; для полупроводниковых ИП - отношением емкости выход-нон (электрической природы) к затраченной. К- п. д. термоэлементов 0,08... 0,1, фотоэлементов - 0,001... ...0,11, атомных батарей -0,001... ...0,25.

Для А целесообразно рассматривать различные виды отдачи : по энергии Ир/Пз= /ррУ/.з4; по емкости Qp/Qg = Iptphta, по напряжению UJU.

Для повышения эксплуатационных характеристик аккумуляторов необходим контроль минимального напряжения ((У < 1 В губительно для большинства аккумуляторов), использование датчиков давления, визуальных или автоматических сигнализаторов уровня, водородных визуальных (XII, Х1.3, XI5) или автоматических

Удельные разрядные и энергетичежие характеристики гальванических элементов, аккумуляторов и батарей

Таблица 9.24

сятилетие нх относительная стои-чость уменьшилась на 40%, а удельная масса и объем сократились с 28 до 7 кг/кВт и с 25 до 4,5 дм/кВт прн почти трехкратном (с 3500 до 10 ООО ч) увеличении времени работы /р.

Определяющим фактором экономичности ИП является стоимость их электродов. По зарубежным данным, в зависимости от условий эксплуатации допускается

(рис. 9.13, б) относительное изменение стоимости (С) в пределах 1,5 ...5000. Расчеты показывают, что во многих случаях стоимость передачи энергии в химической форме (в наземных энергетических системах) значительно ниже, чем в электрической. Это является основой разработки водородных энергетических систем с использованием различных типов топливных элементов.

Поиски новых видов ИП объясняются специфическими требованиями к массе, объему и надежности, новыми областями применения (космос, океан), загрязнением окружающей среды, необходимостью повышения удельных характеристик автономных ИП, а также ограничениями по использованию природных видов топлива. Разработаны ГЭ с твердым электролитом и литиевым анодом, они практически не имеют саморазряда, срок службы их 10 ...20 лет. ИП с твердым электролитом целесообразно использовать при малых разрядных токах, например, в биостимуляторах сердца. Такой ГЭ с размерами 17 X 30 мм имеет i/ = 1,9, t/ h = 1,5 В при Qp == 0,75 А-ч. Для использования в ГЭ щелочных металлов, имеющих высокую энергоемкость, разработаны элементы с органическими электролитами. Они имеют э. д. с.
