Элементы и батареи системы МЦ со щелочным электролитом

Благодаря улучшенной конструкции эти источники тока имеют в 3 ...5 раз больший срок службы, чем элементы с солевым электролитом, у них также больше разрядный ток н срок сохранности (табл. 9 8, 9.9). Элементы и батареи системы МЦ допускают 10 ...25 перезарядов с отдачей емкости, равной 0,1 емкости первого разряда.

Таблица 9.9

Эксплуптпцч.оняые характеристики элементов и батарей со щелочным электролитом и элементов большой емкости резервных наливных (рис. 9.9, е, ж. и)

и. в

/р. мА

Q, А-ч

Габариты, мк

т, кг

Крона ВЦ

16x26x49

0,04

Пионер

54X108x140

Полет

105x116 x 206

Синнчка

24Х72Х 126

0,25

Финиш

21x26x62

0,06

Рубин-2 МЦ5Н

22 x 53 x 65

1,55

1(0,8)

9(9,5)

45x31x85

0,18

7(8)

ЛЩЮН

1,55

1 (0,8)

15(18)

50x35x115

1000

11(15)

МЦ25Н

1,55

1 (0,8)

50 (60)

51х6бХ 162

0,87

1000

МЦЮОН

1.55

1 (0,8)

180 (220)

114x 62 x 209

3000

150(180)

МЦ600Н

9000

110(120)

0.14

1,55

1 (0.8)

650 (850)

168X118X265

10,2

6000

600 (800)

МЦ1500Н1

1,55

1 (0.8)

300 7000

1800 (1900) 1650(1800)

180X170 x 500

0,18

Примечание: 1. Время разряда соответствует прерывистому режиму для батареП и непрерывному для элементов. Батарея Фипнш допускает 25 перезарядов (/р=10 ч). 2. Время сохранности tx\i МЦ элементов в сухом состоянии 5 лет, а в залитом - 6 мсс. батарей Крона ВЦ - 9 мес, Пионер и Полет - 12 мес. 3. Батарея Крона ВЦ выпускается по ГОСТ 17659-72.

ГЭ (без футляров) МЦ системы имеют цилиндрическую, квадратную, прямоугольную или галет-ную конструкцию. Э. д. с. элементов летнего типа 1,55 В (они работоспособны в интервале температур 253 ...333 К (-20 ...4-60= С), универсального 1,7 В (работоспособны в интервале температур 233 ... 333 К (-40 ...+00° С).

Обозначения и размеры элементов устанавливаются ГОСТ 11100-70. В табл. 9-2 ...9.4 приведены основные геометрические параметры этих элементов и расчетные значения при малых разрядных токах (/р < 0,0IQp) и обычном исполнении с солевым электролитом для оценочных расчетов.

При температурах 253 ...233 К (-20 ...-40° С) отдаваемая емкость падает до OAQhom- в конце срока хранения при нормальной

температуре - до (0,7 ...0,8)Q om-Элементы ЛЩ с солевым электролитом выдерживают удары с ускорением до 120g и вибрации 2 ...4g в диапазоне 10 ...70 Гц. Эксплуатационные разрядные характеристики ГЗ и ГБ с солевым электролитом приведены в табл. 9.5 ... 9.7.



На.г:ивные и резервные элементы и батареи

Медно-магниевые и свинцово-магниевые элементы и батареи используются для питания РЭА радиозондов, геофизической и аварийной морской и речной аппаратуры (табл. 9.10, 9.11). Они установлены в прямоугольных корпусах без дна (рис. 9.9, л). Выводы выполнены в виде проводников с колодками, штырей или зажимов. Минимальное время сохранения работоспособности ГЭ и ГБ после их активации не более

суток. Характерной особенностью этих ИП является выпуклая форма разрядной кривой, обеспечивающая достаточно стабильное напряжение разряда в интервале 10 ... 90% времени работы. Свинцово-магниевые элементы ПМХС более устойчивы к воздействию кислорода воздуха, что облегчает их хранение в незалитом состоянии (без герметизации, как у медно-маг-ниевых элементов).

Для аппаратуры, работающей в стационарных условиях и при пониженной температуре [до 263 К (-10 С)], целесообразно применять наливные медно-окисные элементы типов МОЭ и МОЭМ. Элементы МОЭ в сухом виде имеют срок сохранности хр До 1, 5 лет, а МОЭМ1 до 3 лет (в залитом состоянии - 1 мес). Их рабочее напряжение достаточно етабилно дер.жится в условиях эксплуатации на уровне 0,65 В, а потеря емкости при тем-

Таблииа 9.10

Эксплуатационные характеристики наливных элементов с воздуьйной деполяризацией (ВД) и медноокисных (МО) (рис. 9.9. к)

1.Тнп

/р, мА

0, А.ч

Габариты, мм

т, г

ВД-300

300

186X110X312

4500

ВД-500

1.4 1,4

190Х 165x345

6200

ВД-1000

1500

1000

222X178X446

10600

ВДЖ-50

0110X30

ВДЖ-400

0221X75

5000

МОЭ-250

180x170 x 350

3800

МОЭ-500

1000

168x193x 350

7100

МОЭ-1000

2000

1000

232X180 X 460

12500

ЛЮЭМ-ЗОО

0,84

0,55

1000

133x133 x 212

4400

ЛЮЭМ-800

0,84

0,55 0,55

1500

200x200x237

8500

ЛЮЭМ-1000

0,84

2200

1000

225x180 x 460

11000

З-ХС-15

3000

175X92 Х 123

4000

Примечание. Элементы ВДЖ-60, ВДЖ-400 и З-ХС-15 поставляются залитыми электролитом, остальные -в сухом виде, значение их массы дано без электролита.

МЦ элементы пуговичного типа используются в часах (ЧМЦ-2 и ЧМЦ-п), в слаботочных устройствах (МЦ1 ..Л1Ц4). Элементы Карат (А-314). Квант (А-316), Ореол (А-332), Свет (А-336), Салют (А-343-4) и М,ир (А-373) предназначены для питания различной РЭА, игрушек, фонарей и т. п. МЦ и ВЦ батареи предназначены, в первую очередь, для питания транзисторных приемников, портативных магнитофонов и телевизоров, они могут использоваться и в специальной РЭА Внешний вид и габариты наиболее распространенных типов приведены на рис. 9.9.

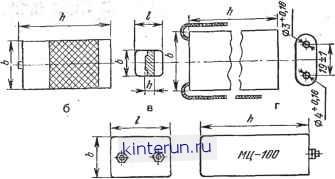

рис. 9.9. Габаритные чертежи наиболее распространенных гальванических элемен, тов:

а - Цилиндрических, б - прямоугольных, в - галетных, г - прямоугольных и квадратных с проволочными выводами илн с разъемом типа 1.28--НВМЦ. d-пуговичных, е -МЦ-100, ж -3.3.36. и- Крона , к -ВДЖ. л-МХМ. Маячок и ПМХМ
