7.6. Рабочее место конструктора рис. 7.26. Планировка рабочих мест

И их количество Стандартной конструкцией столов в настоящее время является каркасная из квадратного стального профиля, комплектуемая неподвижными или выкатными тумбами и тележками для хранения чертежного инструмента, справочных материалов и т. п. Основой их построения является использование модульных конструкций. Размеры столешниц при этом берут 1800Х Х800; 1600X800; 1200X600; 800Х Х500 и 1400X500 мм с высотой от уровня пола 650...750 мм для основного стола и 590...690 мм для стола с ЭКВМ и пишущей машинкой. Размеры выкатной тумбы при этом 433X610X708. Так как в основу конструкций комплектных мест конструкторов закладывается принцип конструктивно-самостоятельных изделий, то это позволяет проводить удобную для конструктора планировку конкретного рабочего места, с учетом требуемых параметров (табл. 7.1).

Приборы этих рабочих мест работоспособны при 10...35 °С и Вл

Таблица 7.1

Основные параметры отечественных комплектных рабочих мест

Система ЧП (К - координатная, П - пантографи-ческая)

Установка (на столе или по-

Формат чертежа

Размер ЧД, мм

Стол

44 1350 X

хюоо

ЮООх Х750

Пол (I

стойка) 44

1350Х хЮОО

Стол

750 X Х500

Пол (1

стойка) 44

1350 X ХЮОО

3X44

1350Х Х5000

. Пол (2 атойки)

1350Х ХЮОО

К или П

ЮООХ Х760

44 1350х

xiooo

или 1260Х Х2000

30...90%, имеют общую массу 80...130 кг (200 для СЧК). усилие перемещения 60...250 Н при условиях фиксации и расфиксации 60... 140 И. В СЧПК-44 имеется ЧД с подсветкой (освещенность 500 лк при Рмин = 250 Вт от сети 220 В, 50 Гц). Внешний вид этих приборов и рабочих мест показан иа рис 7.25

В качестве исходных расчетных величин для определения площади помещения КБ рекомендуется исходить из общей площади (с учетом проходов между рабочими местами, коридорами и т. п.) на одного конструктора в 12 м и объема 36 м (высота помещения 3 м), хотя площадь отдельного конкретного рабочего места будет колебаться в пределах 3...6 м-*.

В зависимости от требований возможны различные варианты планировки частей рабочего места. Некоторые характерные схемы планировки показаны на рис. 7.26 с указанием площади одного рабочего места для ведущего конструктора (руководителя группы или бригады рук) и конструктора-исполнителя ( исп)- В планировке рабочих мест конструктора возможно использова-

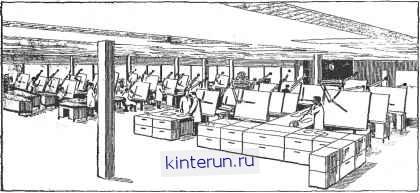

*ис. 7.27. ОСтровяовая планировка рабочих мест по бригадам в общем чертежном зале

вне различных вариантов сочетаний ЧС + ЧД + ЧП. Штриховой линией показаны границы рабочего места с учетом выступающих частей ЧП или его линеек.

Наименьшую площадь требует рабочее место с комбинированным ЧС, который представляет собой стол с двумя тумбами. На нем установлены механизм подъема и поворота ЧД в сама ЧД с ЧП. За счет совмещений функций ЧС и конструкторского стола уменьшается площадь помещения.

Общий вид части КБ с верхним рассеянным освещением (менее эко-

Рис. 7.28. Относительный процент профессиональных яаболеваний при выполнении чертежно-конструкторских работ в различных рабочих позах


номичным, но обеспечивающим лучшие условия труда) показан на рис. 7.27.

Немаловажным фактором является рабочая поза конструктора, которая влияет не только на качество и количество труда, но и на характер и остроту профессиональных заболеваний (рис. 7.28).

Электрофотографические печатные машины

Электрографические (электрофотографические) печатные машины позволяют с карандашного оригинала получить копию, качество которой может быть выше качества оригинала. Их печатная форма выполняется в виде плоского или цилиндрического устройства, объединяющего функции фоточувствительного материала и матрицы в одно целое. Для печати используются специальные цинкоксид-ные бумаги.

Использование промежуточных носителей изображения в ксерографи-Ческой множительной аппаратуре позволяет использовать обычную бумагу.

Современные электрофотографические печатные машины выполняются автоматическими или полуавтоматическими для печати на плоской или рулонной бумаге (обычной или цин-коксидной) в виде одно- или много-йрасочкого отпечатка. При этом в




ЭР-ЗООИ-1



ЭР-20/600


ИС. 7.29. Отечественные электрофотографические машины
