7.6. РАБОЧЕЕ МЕСТО КОНСТРУКТОРА [If

Рабочее место конструктора - часть помещения предприятия, имеющая площадь и объем, достаточные для размещения конструктора и чертежного оборудования в виде чертежной доски ЧД. со станком ЧС, чертежным прибором ЧП и чертежной головкой, комбинированного чертежного стола, стула, чертежного инструмента. Кроме этого, в состав рабочего места входят пишущие и стирающие приспособления, вспомогательные столы, справочные, информационные и рабочие материалы и чертежи, средства вычислительной и оргтехники, обеспечивающие конструктору выполнение творческих, чертежно-графических и расчетно-письменных работ в комфортной среде (зоне).

Чертежная доска

В практике конструкторских работ используются разнообразные по назначению и материалу ЧД. Их размеры превышают размеры чертежа на 50...200 мм и лежат в пределах от 380X500 мм (портативные доски на Ф22 - A3) до 1000X1350 мм (нормальный размер для Ф44-АО) и до 1700 X 6000 мм (для крупных плазо-вых чертежей).

Портативные ЧД часто выполняются в виде прецизионных пластмассовых коробчатых конструкций с напр.авляющими канавками для чертежных приспособлений. ЧД нормальных размеров выполняют клееными из липовых реек с дубовыми или буковыми рейками-обвязками. В настоящее время основой ЧД чаще всего является прессованная древесностружечная плита с высокой степенью плоскостности, оклеенная тонким (0,3...0,6 мм) белым поливи-нилхлоридным пластиком, создающим белый фон для чертежей на пергамине и чертежных бумагах типа Д и Ч и подобных материалах и допускающая применение кнопок. Крепление чертежа к такой ЧД чаще всего делается с помощью клей-

* Составители А.С. Бегинин, Р. Г. Варламов.

кой ленты типа КЛТ или магнитных держателей.

ЧД больших размеров могут быть выполнены целыми (реже) или составными из двух-трех ЧД нормальных размеров. Для выполнения чертежно-конструкторских и чер-тежно-копировальных работ используют комбинированные ЧД с подсветом. В этом случае одна сторона ЧД непрозрачная (для черчения), а другая-с подсветкой (регулируются две степени яркости) и (при необходимости) со специальной координатной сеткой. Возможно выполнение ЧД с подсветкой только для чертежно-копировальных работ.

ЧД по ГОСТ 6671-70 выполнк ются в виде деревянного щита, собранного из продольных или поперечных дощечек, скрепленных клеем и торцовыми планками, или щита, собранного в рамку с различными заполнителями и облицованного с двух сторон шпоном. Крепление чертежей на таких ЧД осуществляется, как правило, кнопками.

Рост производства древесных плит предопределил развитие произвол-ства плит с декоративным покрытием. Особенностью метода облицовки древесностружечных плит декоративными бумажно-смоляными пленками, так называемого метода ламинирования, является то, что он позволяет заменить дефицитный строганый шпон на бумажно-слоистый пластик и сократить расход материалов. Крепление чертежей к такой ЧД осуществляется с помощью клейкой ленты.

Чертежный станок

ЧС является подвижной системой, обеспечивающей наиболее удобное положение туловища человека при выполнении чертежно-графических работ чертежными приборами на ЧД. В зависимости от назначения и конструкции ЧС могут быть настольными, напольными и складными, с регулировкой или без нее положения ЧД в пространстве и различными системами управления и уравновешивания.

Настольные ЧС укрепляются к столешнице стола, имеют возможность изменения угла наклона доски и ее высоты. Механизмов урав-



Чертежный прибор

ЧП - прецизионный инструмент для измерения и изображения углов й расстояний на плоскости ЧД. Предназначен для упрощения и ускорения выполнения графических и технических изображений.

Современные ЧП выполняются линеечной, пантографной и координатной систем. ЧП линеечной системы являются наиболее простыми приспособлениями для проведения параллельных линий. Выполняются в виде плавающих рейсшин и горизонтальных линеек, предназ-наченных для проведения горизонтальных, вертикальных и наклонных линий. На Них устанавливаются приставки в Виде каретки, передвигающейся по рейсшине, транспортирной головки (или шкалы в градусах), одной или Двух взаимоперпеидикулярных масштабных линеек.

Наиболее совершеиныки являются ЧП пантографной или координатной

иовешивания, как правило, не имеют или используют упрощенные системы.

Напольные ЧС выполняются па-раллелограммного (двухстоечные) и колончатого (одностоечные) типов. Параллелограммный ЧС обеспечивает больщую жесткость констукции и устойчивость ЧД. Колончатый ЧС компактнее, цельнее по форме, обеспечивает большое число планировочных вариантов, легко блокируется с дополнительными столами. Преимущество одностоечных ЧС - возможность несимметричной установки стойки и поворота ЧД вокруг вертикальной оси на 360°, что создает ряд удобств и позволяет получить более плотную компоновку рабочих мест. Обязательным ЭЛ напольных ЧС является механизм уравновешивания, обеспечивающий легкость подъема, опускания и поворота ЧД. Механизмы уравновешивании бывают грузового, пружинного илн гидрипневматического типа.

Складные малогабаритные ЧС выполняют из деревянных реек или. металлических ко.нструкций. Они nioryT иметь грузовой или пружинный механизм уравновешивания.

систем. Такие приборы, снабженные чертежной головкой ЧГ, згмэняют рейсшину, угольник, измерительную линейку и транспортир вместе взятые. ЧП пантографного типа применяются при разработке чертежей с преобладанием коротких, расположенных под разными углами линий (например, в машиностроении, приборостроении, автоматике и пр.). Эти ЧП предствляютгоЧой рычажные механические устрой:тва, действие которых основано на свойстве сдвоенного шарнирного параллелограмма сохранять взаимно параллельное положение противоположных сторон. Короткая сторона верхнего параллелограмма закрепляется иа ЧД неподвижно, а короткая сторона нижнего параллелограмма является держателем ЧГ и не претерпевает угловых перемещений при движении по всему полю чертежа. ЧП пантографной системы выпускаются для работы на вертикальных и горизонтальных досках. Пеовые и.ч них, кроме рычажной систем л из с-военных параллелограммов и ЧГ, имеют дополнительное уравновешивающее устройство, компенсирующее вес рычагов и ЧГ так, чтобы она могла оставаться в любом месте на ЧД и в том случае когда ее не придерживают рукой. Уравновешивающие устройства могут быть с грузом или с уравновешивающей пружиной (пружинами). ЧП для работы на горизонтальных досках не имеют уравновешивающих устройств и поэтому портативнее.

ЧП координатной системы имеют две взаимно перпендикулярные ши--ны: неподвижную - горизонтальную и перемещающуюся по ней с помощью каретки - вертикальную. Благодаря этому обеспечивается точность работы в любом месте ЧД, в том числе у краев. Вертикальные и горизонтальные линии могут быть проведены по всей плоскости ЧД без разрыва. Наклон ЧД не требует дополнительной Площади, поэтому ЧП координатного типа занимают примерно на 20% площади меньше, чем пантографные. ЧП координатного типа удобны при разработке чертежей с преобладанием дли11г;их горизонтальных, вертикальных или расположенных под разными углами линий.

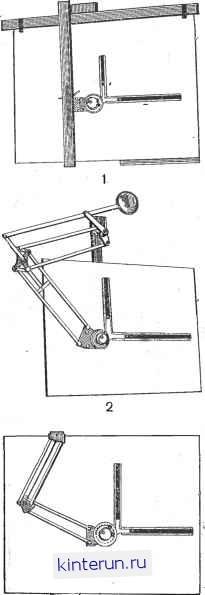

Рис. 7.22. Отечественные чертежные приборы:

/ - ПЧ(,-44-01. 2 ПЧП-44-02: 3 ПЧП-44-24

7. Методология и организация конструкторского труда. Чертежная головка

Чертежные головки всех ЧП по своей конструкции принципиально одинаковы. Они несут на себе две взаимно перпендикулярные линейки и, будучи установлены в своем основном положении, обеспечивают горизонтальное положение одной линейки и вертикальное-другой, независимо от места расположения ЧГ на ЧД.

На рабочие кромки линеек наносятся шкалы (в мм). ЧГ имеют устройства поворота и фиксации защелкой от нуля через каждые 15° (иногда через 5°) или фрикционным зажимом на любых углах. Угол поворота в зависимости от конструкции изменяется от О до 180°.

Более совершенные ЧГ могут поворачиваться на 360° со ступенчатой фиксацией через 15° по всему кругу, имеют на делительном диске две угловые шкалы (прямую и обратную) и нониусное отсчетное устройство с ценой деления 6. Основание ЧГ соединено с движущейся частью ЧП с помощью юстировочного винта, поворачивающего основание на ±5..-2°. Сами линейки выполняются из прозрачной армированной металлом пластмассы, тонкостенного алюминиевого или стального профиля или (реже) из дерева с пластмассовой шкалой. Для точной фиксации линеек замок изготовляют в виде двойного ласточкиного хвоста, так как винтовая затяжка предварительно точно установленных линеек смещает их.

Отечественные ЧП по ГОСТ 18864-73 типа ПЧК-44-01 координатной и ПЧП-44 пантографной систем имеют следующие данные: поворот ЧГ из нулевого положения на 360°, цена деления лимба 1°, цена деления нонинуса 0,1° (6), фиксация головки защелкой через 15°, фрикционным механизмом - в любом положении, угловая погрешность перемещения линеек в пределах Ф44-0,1°, масса 8.,9 кг, усилие перемещения головки меньше 5 Н, поворота - 0,5 Н, фрикционного зажима - 0,15 Н.

Внешний вид ЧП показан на рис. 7.22.
