Таблица 5.7

Типоразмер

I. мм

общ.

15,6

14,5

Примечания: I. Nu и Мг - максимальное число бескорпусиых кокпоиентов на подложках размеров 30 X24, 30X16, 30X12 мм. 2. N, - максимальное число ИС в корпусе 101.СТ14-1. Ni - в корпусе типа Посол . 3. Лвых - максимальное число выходных контактов.

Унифицированной основой, определяющей типоразмеры компонентов КУ-3 УТК-Ш, являются ТЭК. Основными элементами ТЭК являются печатная плата / (рис. 5.30, й), несущая рамка-основание 2, рамка-вкладыш 3, колодка монтажная 4, крышка-экран 5. При необходимости применяют дополнительные теплоот-воды 2 для платы / (рис. 5.30, б). Конструктивно-компоновочные характеристики ТЭК даны в табл. 5.7.

Способ изготовления МПП-электрохимический со сквозной металлизацией отверстий. Внешние слои МПП являются опорными для компонентов и выполняют функции несущей основы, теплоотвода, заземляемой шины. МПП изготавливаются из одностороннего фольгированного стеклотекстолита толщиной 0,5 мм и имеют окна в местах электрических соединений компонентов с контактными площадками платы.

Применение в качестве клеящей основы для внешних слоев демпфирующих материалов типа специального клея КВК-68 или мастики ИКЛгбО обеспечивает защиту от механических воздействий.

Монтажная плата крепится клеем типа ВК-9 в несущей рамке-осно-

вании, которая изготавливается из алюминиевого сплава АЛ-2 методом литья под давлением и имеет фиксирующие элементы, обеспечивающие жесткость конструкции ТЭК и их .фиксацию относительно друг друга при сборке в блоке.

Монтажные колодки из АГ-4В обеспечивают электрические соединения ПП и являются дополнительными конструктивными элементами системы монтажа блока. Их Линейные размеры и число контактов унифицированы. Шаг между контактами 1,25 мм.

Для создания в РЭА на ИС единой системы заземления внешние слои ПП имеют электрические соединения электропроводным клеем с несущей рамкой и с общей заземляемой шиной ПП, выходящей на крайние контакты монтажных колодок.

Для защиты бескорпусных МУ от световых, электрических и механических воздействий в процессе изготовления применяются штампованные из листового алюминия АМЦ крышки-экраны.

ТЭК устанавливают в компоненты КУ-3 УТК-Ш: корпуса блоков малогабаритной РЭА.

Параметры ПП ТЭК при односторонней компоновке



Блоки

УТК-III подразделяются на автономные блоки малой комплектации (тип I), средней комплектации (тип II) и блоки универсальные (тип III) (рис. 5.31, 5.32, табл. 5.8, 5.9). Основными элемен-

Рис. 5.31. Блоки УТК-Ш: тип I (а), тип II (б) и тип III (в).




тами блоков УТК-Ш являются литые корпуса-основания, штампованные кожухи, литые верхние крышки (для блоков типа II). Все элементы имеют четырехслойное покрытие (медь-никель-олово-свинец). ТЭК одного типоразмера собирают в вертикальные пакеты и крепят винтами к корпусу-основанию, при этом ТЭК с блоком питания располагают первым от основания.

Hi корпусе-основании устанавливают межблочные электрические разъемы типа МР-1, штыри заземления и штеигель для заполнения блока инертным газом (например, азотом), амортизаторы типа MP или элементы закрепления блоков на -объекте и в компонентах КУ-4.

В зависимости от типа блока разъемы могут находиться на боковой поверхности (тип I), на верхней тип II) и на специальном выступе тип III). Штыри заземления и штеигель впаиваются в корпус-основание.

Монтаж выполняется проводом марки ФД.1(Ю сечением 0,03 мм (сигнальные цепи) и 0,07 мм (цепи питания).

Провода с помощью резиновой пластины образуют специальную плоскую монтажную матрицу, которая в корпусе-основании блока собираются в общий жгут, который разветвляется на разъемы.

Заземляемая цепь блока объединяет крайние контакты монтажных колодок ТЭК с общим штырем основания и через выходные разъемы блока соединяется с общей цепью системы.

После настройки и регулировки блок герметизируют, т. е. заключают в кожух и заливают места механических соединений герметиками типа виксинта Победа , силпена, ВГО-1 и т. п. Допускается герметизация путем запайки легкоплавкими припоями либо полиэтиленом. Способ герметизации выбирается конструктором.

Газонаполнение (последняя операция сборки блока) производится через штенгель, который затем откусывается и запаивается. Вакуумная герметизация блока и заполнение сухим газом-необходимые условия работоспособности РЭА с бескорпусными МУ.

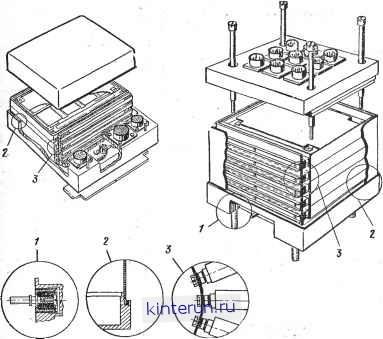

Рас. 5,32. Схема конструкции блоков УТК-111:

J - амортизатор из MP. I - рхема герметизации, S - схема раскрытия ТЭКов

Компонентами КУ-4 УТК-Ш являются агрегатированные миниатюрные радиоэлектронные системы различного функционального назначения. Предусмотрены три схемы Компоновки агрегатированных систем: децентрализованная, централи-

зованная полиблочная и централизованная моноблочная. Характерные признаки децентрализованной схемы компоновки: пространственная гибкость системы, возможность размещения ее отдельных блоков-компонентов КУ-3 в различных местах

Таблица 5.8

Ь Параметры ТЭК

Типоразмер

1. -

V. см

Лкол

Лконт

Notm

I (П) П1 (IV) V (VI) ,.Vn (VUI)

69 99 124 154

58(73) 84(105) 105(131) 130(163)

1(2) 1(2)

113!

37 59 37 49

37(74) 59(118) 74(158) 98(196)

Примечания: I. Данные е скобках относятся к двусторонней-конноновке. 2. Мкоя- -Число монтажных колодок. Wkcht - число контактов в -одной монтажной колодке. Лобщ - число выходных контактов.
