2. ОКРУЖАЮЩАЯ СРЕДА И ЕЕ ВОЗДЕЙСТВИЕ НА РЭА

Основные аббревиатуры

В - обозначение РЭА, пригодной для эксплуатации в любом районе на поверхности земли Вл - относительная влажность ГВР - гололедно-ветровой район гаО - гололедно-изморозевые отложения

ИИ - ионизирующие излучения ИС - интегр-альная микросхема М - морской умеренно-холодный климат

МФ - метеорологические факторы

О - обозначение РЭА, ир годной для 9ксллу.атащии в любом (кроме морей и озер) рай-ове tia иаверх-ности земли

ОМ - обозначения РЭА, пригодной для эксплуатации жа судах с не-ограннчеиным районом плавания

ПДИ - поглощенная доза излучения

ПИЧ - перенос ионизирующих частиц

PC - солнечная радиация СНВ - скоростной натюр ветра Т - обозначение РЭА, пригодной для эксплуатации в сухом и влаж--ном тропическом климате ТВ - тропический влажный климат

ТС - тропический сухой климат ТМ - тропический морской климат

У - умеренный климат ХЛ - холодный климат ЭГ - эквивалелт.ный гололед (толщина)

В зависимости от размещения РЭА на поверхности земли (в том числе в горных местностях), в атмосфере

или в толще вод рек, морей и океанов, характер и интенсивность внешних естественных дестабилизирующих факторов будут различными. Их влияние может быть как усилено, так и ославлено при размещении РЭА на или внутри различных объектов. Освоение космического пространства требует Учета дестабилизирующих факторов космического пространства и знаний условий работы РЭА яа поверхности планет и других космических тел. Для земной РЭА определяющими естественными дестабилизирующими факторами являются климатические: воздействие тепла (холэдда) (характеризуемое температурой в С или К), относительная влажность Вл (в процентах), роса и обледенение (гололед), морской туман (солевой), пыль и песок, солнечная радиация (инсоляция) PC и плесневые грибы Нормальные климатические условия: # = 25 ± ± 10°С (288 ... 3G8К), Вл составляет 45 ... 80%, атмосферное давление р = (8,36 ... 10,6) - 10* Па (630 ... 800 мм рт. ст.). Если Ь > > 3ffC (303 К), то Вл < 70%.

2.1. КЛИМАТ, КЛИМАТИЧЕСКИЕ ЗОНЫ И ХАРАКТЕРНЫЕ ГРУППЫ ЭКСПЛУАТАЦИИ [2, 11]*

Климат -характерная для данной области (региона) на поверхности земли совокупность типичных изменений атмосферных процессов, обусловливаемых географическими координатами, уровнем солнечной ра-

* Составитель Р. Г. Варламов,

2. Варламов Р. Г. Котапововка ра- тора РЭА/Под ред. Р. Г. Вар-диоэлектронной аппаратуры. - шамова. - М.: Сов.радио, 1972. 2-е изд., доп. и перераб. - M.s 5. Справочник то радиоэдектроииым Сов. радио, 1Э75. уегроАствам в 2-х т./ Р. Г. Вар-

3. Ефимов И. Е. Современная мик- дамов, С. Д. Додшк, А. И. Ива-роэлектроника. - М.: Сов, ра- нов-Цыгаиов и др.; Под ред. дио, 1973. Д. П. Линде, - M.I Энергия,-

4. Краткий справочник конструк- 1978, - Т.2; разд. 9.,



диации, строением земной (подстилающей) поверхности, вертикальным теплообменом и другими определяющими метеорологическими факторами за длительное (обычно 20 ... 30 лет) время. В зависимости от размеров пространства земной поверхности различают макро-, мезо- и микроклимат.

Макроклимат определяется географическими координатами, положением по отношению к океану, большими горными массивами и регулярными циркуляциями воздуха; местные условия при оценке макроклимата не учитываются. Мезоклимат определяется только местными влияниями (местные изменения рельефа поверхностности, влияние реки или озера и т. п.). Параметры макро-и (частично) мезоклимата учитываются при конструировании РЭА. Пара- . метры микроклимата (сухой или сырой участок земной поверхности) весьма локальны, характерны для малых объемов (десятки м) и практически не учитываются. Большая динамичность факторов окружающей среды требует не только их дифференцированного учета, но и четких определений.

Основными климатическими факторами внешней среды являются; солнечная радиация, температура, относительная влажность воздуха, его плотность, движение, наличие твердых и газообразных примесей, образование снега, тумана, инея, плесневых грибков. Динамичность этих параметров заставляет рассматривать нормальные, номинальные, рабочие и предельные значения.

Предельные значения климатических факторов проявляются чрезвычайно редко, в течение не более 6 ч, и допускают в этих условиях только сохранение работоспособности РЭА (без соблюдемия номинальных значений параметров, отклонения которых оговариваются в ТУ). Рабочие значения характеризуют области сохранения номинальных параметров при экономически целесообразных сроках службы РЭА. Записанные в ТЗ, ТУ или стандарты рабочие значения являются номинальными значениями параметров, при которых обеспечивается нормальная эксплуатация. Нормальными называют уточненные при проектировании зна-

чения климатических факторов в пределах данной- географической зоны с учетом места расположения изделия.

Солнечная радиация PC (интегральная плотность теплового потока для высот-от 15 ООО м включительно) равна 1125 Вт/м (из них 42 Вт/м падает на ультрафиолетовую часть спектра 280 ... 400 нм). Ее колебания и свойства среды в данном месте определяют температуру. Если за счет РС дополнительное повыше-ане температуры < 3 К, то говорят о практическом отсутствии влияния PC

Различают эффективную температуру внешней среды: температуру для тепловых расчетов изделий; среднюю (из ежегодных максимумов или минимумов) в виде среднеарифметического значения за многолетний период и температуру внешней среды при эксплуатации. Для изделий с естественным воздушным (водяным) охлаждением температура внешней среды - это температура газовой среды (воды) на уровне расположения РЭА, на расстоянии, при котором влиянием рассеивания тепла от РЭА можно пренебречь (оно оговаривается в ТУ). Для РЭА с принудительным газовым или вторичным водяным охлаждением за температуру внешней среды принимают температуру газа или жидкости на входе в систему охлаждения, а для РЭА, работающей в почве, - температуру почвы на уровне погружения в нее РЭА и на расстоянии, при котором влиянием тепла от РЭА можно пренебречь. Относительная влажность (Вл) воздуха-отношение количества невидимых глазу водяных паров при данной температуре в объеме воздуха к их максимальному количеству. Абсолютная влал{ность-количество водяных паров в граммах в I м воздуха; не зависит от температуры. Точка росы - температура, при которой наступает насыщение (100% Вл).

Осадки, жидкие (туман, дождь, роса) и твердые (град, снег, крупа, иней), возникают вследствие охлаждения влажного воздуха ниже точки росы. Капельки малых размеров (туман) висят в воздухе (при охлаждении у поверхности земли капли больших размеров образуют рос).

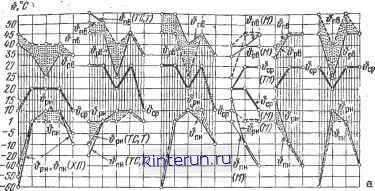

ifO 30 15 10

-y;xn-

<J 1

и ,

y,Xnn TJCTflOHB

700135) (25) (10) S8(S5) (15) SO(V)

so (17) (Z5) (20) BS(W)

3

Б

z

Плесень

Пыль

Инсоляция

A. 5

mm/mUh 3

(15) S8(35)

(15) SO(W

(25) (10) B5(W)

100(35}

Л ВЖ1 \ЖЗ \0Ж1

1.11.1 зт.1 i.i;zi 3;/f 5 1.1 nii/.i i;i5;n.i 5 If 5if.1Al 5

1-у;хл- -гв -I >-т;г,о - /у - д;гм;о/1


жг 0Ж1 0Ж5

вж<>

ж ж о 5 10 15 10 15 П,нм е ж
