5. Характерные типовые конструкции РЭА

Т а б л и ц а 5.6

Примечание. Цифры обозначают число выводов, буквы - конструкцию: П - проволочные. Ш - шариковые.

НОЙ И микроминиатюрной РЭА, разрабатываемой на базе УТК-Ш

Каждый уровень объединяет конструкции одинаковой сложности, причем компоненты высших КУ включают в себя сочетания компонентов НИЗШИХ КУ. Границы раздела между КУ - КС01; КС12; КС23; КС34 являются конструктивными сечениями , по которым обеспечивается электрическая и механическая стыковка компонентов смежных КУ.

Классы УТК-1 и УТК-П имеют единую номенклатуру и общее конструктивное исполнение компонентов 1-, 2-, 3,-КУ, что обеспечивает прееметвенноеть и взаимоэаменяег моеть конструкций на уровне пе-

чатного узла и частичного блока-(рис. 5.15).

Структура и состав УТК-Ш отличаются от УТК-1 и УТК-П широким применением бескорпусной элементной базы (микроминиатюризация и надежность), т, е. введением нулевого КУ.

Разделение комплекса УТК на пять конструктивных уровней вместо трех обусловлено необходимостью выделить рад компонентов в самостоятельные группы, что не противоречит общепринятому в Справочнике подходу, так как нулевой и первый уровни представляют первый уровень конструкций РЭА, второй и третий уровни УТК - компоненты вто-

т-1.и ш-1

нзог шг mi

р с:

\ИУ-3

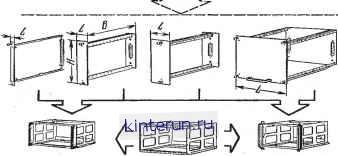

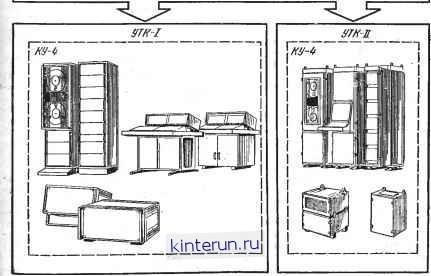

Рис. 5.15. Структура УТК-1 и УТК-

блоков, имеет систему выходных контактов для подсоединения внут-риблочного жгутового монтажа или плоского кабеля (рис. 5.18)

Плоские ленточные кабели марок ЛФ и ЛФЭ ТУ 16-505, 682-74 работоспособны после воздействия на них солевого тумана, бензина, керосина и масел, работоспособны при температуре -60...+200°С, влажности 98% (при & 35° С), вибрации с частотой 1....2000 Гц и ускорением до 200.M/c(~20g), линейных перегрузках 250 м/с (~25 g) и ударах с ta 1.3 мс и ускорением 1500 м/с (~150 g). Число жил в кабеле ЛФ: 4, 7, 10, 14, 19, 24 и 32, сечения проводов, 0,03, 0,05, 0,08, 0,12, 0,2, 0,35, 0,5 мм. У кабеля ЛФЭ (экранированного) число жил 4, 7, 10, 14, 19, 32 сечением 0,08, 0,12 и 0,2 мм.

Кабели на основе дублировани51х пленок работоспособны в пределах следующих норм: влажность 98% при О 35°С, частота вибрации 1...5000 Гц с ускорением до 30 g, линейные перегрузки до 50.0 g, удары с ?и i---3 мс и ускорением 150 g при t/исп - 500 В. Рабочая температура кабелей с лавсано-по-лиэтиленом ,:ПЭТФ + ПЭ ЛО- - 60.- +85 С, с полиимид-фторо-пластом - 90...+200° С. Число жил в этих кабеля 2, 5, 10, 20, 32 и 50 при сечениях 0,03, 0,05, 0,08; 0,12, 0,2 и 0,35 мм. Ширина одной жилы 0,5, 0,6 при шаге укладки 1,25 мм и толщине 0,21...0,26 мм. При ширине 1 мм соответственно 2,5 и 0,24...0,28 мм.

В конструкциях компонентов КУ-3 и КУ-4 для УТК-1 и УТК-П применены стандартные алюминиевые профили (рис. 5.19), детали, выполненные литьем под давлением из алюминиевого сплава АЛ-9, проф.и-. лированные штампованные детали из листового алюминиевого сплава АМЦ, клеевинтовые соединения на основе клея К-400. Это обеспечивает высокую технологичность конструкций комплекса, минимальную трудоемкость на сборочных операциях.

Номенклатура частичных блоков охватывает 59 типоразмеров (рис. 5.20). Блоки типа 1,4 предназначены для размещения ИС и корпусных ЭРЭ. Основные элементы конструкции блоков: ПП 160 X 280, передняя панель, направляющие.

poro общепринятого уровня, а компоненты четвертого уровня УТК являются одновременно компонентами третьего уровня конструкции РЭА.

Конструкция и размеры компонентов УТК-1 и УТК-П

Основными конструкционными компонентами УТК-1 и УТКтП являются четыре унифицированные ПП трех типоразмеров (рис. 5.16): 140X 150, 160X220, 160X280. ПП 140X 150 и МПП 140X 150 мм предназначены для кассетной компоновки блоков комплекса и являются конструктивным эквивалентом ТЭЗ ЕС ЭВМ, что обеспечивает конструктивную совместимость комплекса с единой конструктивной базой, разработанной для ЕС ЭВМ, ПП 160X220 предназначены для книжной компоновки блоков комплекса, а ПП 160X280 - для установки в частичный блок.

Размеры ПП выбраны по ГОСТ 10317-72 и определены типоразмерами частичных вставных блоков комплекса УТК-

ПП в зависимости от типа корпуса и количества устанавливаемых ИС имеют несколько вариантов топологии печатного поля верхнего- слоя платы (рис. 5.17) Варианты 1, 2, 3 предназначены для устйновки и коммутации соответственно 30, 54, 48 ИС в корпусе типа К401.14.

Вариант 4 - для установки 36 ИС в корпусе типа К151.15, вариант Ч - для установки 10 ИС в корпусе К151.15 и 25 ИС в корпусе К401.14, вариант 6-для установки 40 ИС в корпусе К402.16.

Двухслойные ПП изготавливаются из фольгированного диэлектрика, марки которого регламентированы соответствующими ГОСТ и ОСТ. МПП 140Х150 изготавливаются по методу сквозной металлизации из травящихся фольгированных электроизоляционных материалов и содержат 4...8 печатных слоев.

ПП 140X 150, МПП 140X 150, ПП 160Х 280, предназначенные для кассетной компоновки блоков, имеют стандартный выходной разъем типа ГРПМ-1 на 60 или 90 контактов. ПП 160X220, предназначенная для книжной компоновки частичных
