Типовые конструкции РЭЛ

-И ....se-zf?,/)

{каркас ffmv/fbiu 6

блок vacmavmu ffPaOoowdw 3

Стоит

fit/mm

Влон vttcmuwu/й f<apmc блотбш

Mpffffc лотйш (номллел/7? ь/е/}

Стоит закрь/тая Стоит отнрб/тся

Пульт (для радол/б! от о я)

десиорпдсная элементная база

/(opni/сной ЛЭ1/ то8ое/гойнб/й Ю{/

SecwpnycHou /1С:/

Типовой элемЕят ионструиции (тзи)

ЛУ-J - . &пен уноеелсандныо ff/iOH средней нвмптнтщоо

. слон налои Аон/глентации

Деиентрелизоеаншя нотвлеВна

внтрелизодаллая лолиелочная номнолоена

Централизованная поноблочлая ломпо ое/а

Рис. 6.14. Структура УТК-Ш:

бескорпусиая элементная база КУ-0, корпусные, бескорпусные и многослойные МЭУ КУ-1. типовые элементы конструкции ТЭК КУ-2, блоки универсальные, малой и. средней комплектации КУ-3 и РЭА из них с децентрализованной и централизованной (поли- и моноблочной) комйбйовкой КУ-4

соответствуют принятым наииональ-!ным нормам и международным ре- комендациям по конструированию -электронных устройств, благодаря этому можно использовать приборы стандартных размеров других изготовителей. В основу всех размеров конструкций Intermas положены размеры 44,45 мм (разграничение панелей по высоте) и 19 (482,6 мм) - ширина лицевой панели. Последняя может быть набрана из отдельных вставных блоков, шаг которых по ширине п X 5,08 мм (10 < п < 81). Вставные блоки устанавливаются в комплектные шасси размеров 3 и 6 (в один и два этажа), а шасси с блоками - в настольные кожухи, стойки, пульты. На всех уровнях конструкций предусмотрена коммутация электрических сигналов через разъемные контактные соединения. Система Intermas позволяет составлять электронные устройства любой сложности при высоких конструктивно-технологических и эстетических характеристиках. Известные системы других фирм близки системам Intermas и САМАС, поэтому в настоящем справочнике они ие рассматриваются.

5.4. У15ИВЕРСАЛЬНЫЕ ТИПОВЫЕ КОНСТРУКЦИИ РЭА*

Стандартизация конструкций РЭА, развитие модульной техники, ограничение рядов типоразмеров компонентов конструкций, ориентация на современные методы конструирования, достижения микроэлектроники и про-Трессивные техпологические процессы позволили создать единую конструктивную базу РЭА - комплекс УТК, совместимый с автоматизированными методами проектирования и изготовления РЭА.

Комплекс УТК в зависимости от условий эксплуатации и конструктивно-технологических особенностей РЭА, в которой применяются эти конструкции, можно подразделить На следующие три класса:

- УТК-1 - стационарная РЭА, предназначенная для работы в ота-

* Составители Н. Г. Одинцов, Ю. В. Киселев, А. С. Калакин, А. Н. Фролов

вливаемых и неотапливаемых помещениях (категории 3 и 4 по ГОСТ 1515069),

- УТК-П - стационарная, полу-стационариая и подвижная РЭА, работающая на открытом воздухе, во временных помещениях и укрытиях, палатках, на колесном и гусеничном транспорте (категории 1 и 2 по ГОСТ 15150-69 и 4 и 6 по ГОСТ 16019-78),

- УТК-Ш-РЭА на ИС и МС, устанавливаемая на подвижных объектах в труднодоступных местах и работающая на ходу в жестких условиях эксплуатации. Таким образом, каждый класс УТК предназначен для РЭА, работающей в. одинаковых или сходных условяях эксплуатации.

Состав комплекса УТК

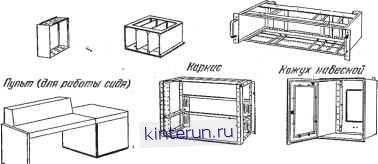

Комплекс УТК построен по иерархическому принципу и включает компоненты пяти конструктивных уровьей (рис. 5.14; 5.15);

- КУ-О: бескорпуСные активные и пассивные микроэлементы в виде полупроводниковых .транзисторов, диодов, диодных матриц, интегральных схем различной степени интеграции, пленочных резисторов в конденсаторов (табл. 5.6),

- КУ-1: корпусные резисторы, конденсаторы, полупроводниковые приборы, ИС широкого применения, реле, элементы сигнализации и индикации, гибридные ИС частного применения, МУ средней и большой степени интеграции,

- КУ-2: унифицированные пе чатные платы для РЭА, разрабатываемой на базе УТК-1, и УТК-П, ТЭК для РЭА, разрабатываемой на базе УТК-Ш,

- КУ-3: частичные вставные блоки, комплектные блоки, блочные каркасы для РЭА, разрабатываемой на базе УТК-1 и УТК-П, и несущие конструкции малогабаритных блоков для РЭА, разрабатываемой на базе УТК-Ш,

- КУ-4: несущие конструкции стоек, шкафов, пультов управления, распределительных щитов, приборных корпусов для РЭА, разрабатываемой на базе УТК-1 и УТК-11, и несущие конструкции агрегатирован-ных систем и подсистем малогабарит-
