5.3. Типовые конструкции РЭА

дитретмые элементы ,

ТуроВень ИС

Ei/poSsH6

уровень

Свыше 7/1/0мм

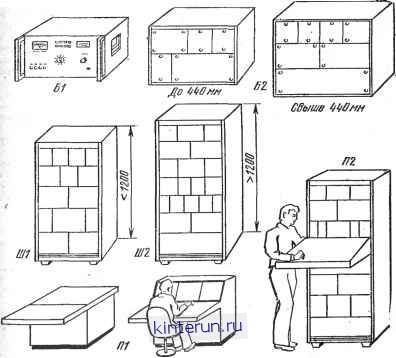

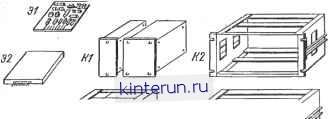

Рис. 5.9. Схематическое изображение конструкций ТК I, 11 и 111 уровней

5. Характерные типовые конструкции РЭД

. . Таблица 5.2

Характер структурной иерархии ТК

Элемент ТК

Расположение направляющих

Возможное размерное развитие

Состав элемента ТК

Каркас блока частичного

Каркас блока ком плектного

Каркас блочный переходной

Корпус стойки

Корпус пульта

Сверху и (или)

снизу Сбоку

Сбоку

Сбоку

Сбоку (сверху снизу)

По ширине лицевой панели

По высоте лицевой панели

По высоте лице вой панели

По высоте стойки

По высоте и ши рине пульта

ПП, МПП, гэз

ПП, МПП, ТЭЗ, блоки частичные

Блоки частичные (с последующей установкой ТК в стойку и пульт)

Блоки комплектные и блоки частичные (в каркасах блочных переходных)

То же

19 (482,6 мм), и тем, что этим размером в одних странах обозначают лицевую панель комплектного блока, а в других - его каркас. Так, например, в СССР,-РДР, ФРГ лицевые панели имеют размер 520 мм, каркасы 480 мм, что соответствует рекомендациям СЭВ, в ВНР, ПНР, ЧССР, США размеры лицевых панелей 482,6 мм, каркасов 444,4 мм (рекомендовано ШЭЩ.

В конкретных разработках могут быть отклонения от размеров принятого модуля, так как существуют два способа назначения размеров на каркасы блоков и лицевых панелей. В первом способе номинальный размер лицевой панели выби-

рают, как правило, из ряда предпочтительных чисел. При установке в корпусе рядом двух блоков зазор между ними получается за счет допусков по системе вала Во втором способе расстояние между блоками увеличивают введением нормированного зазора по широкоходовой посадке и уменьшают номинальный размер панели. Точность изготовления деталей при этом одинакова (рис. 5.10).

Таким образом, не удается построить размерную основу, общую для всех ТК, а это затрудняет межведомственную кооперацию в разработках, увеличивает сроки проектирования РЭА.

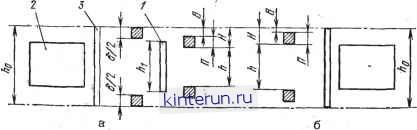

Рис. 5.10. Схема полей допусков при системе вала (а) и шврокоходовой посадке (б), ho -расчетный размер, hi - минимальный размер, (i -номинал с полем допуска П=Н-В

Таблица 5.3

Малая функция

75 45 30

85 55 35 20

60 40 25

45 30 20

Основной ряд-

105 .65 40 25 15 10 5

Вольшая функция

240 150

95 55 35

300 185 115 70 45 25

340 210 130 80 50 30 20 10

380 235 145 90 55 35

1/5-1

У 61-1

210 130 80 50 30 20

550 340 210 130 80 50

При разработке размерной системы необходимо не только соблюсти преемственность конструкции, ио и найти оптимальную композицию изделия, уточнить внешний вид, выявить г.авны-е элементы композиции. В процессе разработки композиции изделие перестает быть механическим соединением модулей и приобретает завершенный характер. Модульная координация размеров должна обеспечивать не только простую соизмеримость входящих в систему числовых значений, но И строиться с учетом антропометрии, устанавливающей основные стати-

ческие и динамические характеристики рабочей позы оператора в положении сидя и стоя .

Антропометрическая модульная система (опирающаяся на совокупность правил координации геометрических параметров конструктивных элементов, элементов объемно-пространственной структуры изделий и самих изделий) может быть создана на базе модуля, равного 5 см (табл. 5 3), и полиметрического модуля (табл. 5.4). В табл. 5.4 горизонтальные ряды строятся на основе свойств ряда Фибоначчи, а вертикальные - по законам арифметической прогрес-

Таблица 5.4

Антропометрическая система на базе полиметрического модуля

Модуль М

9 10 11 12

5 10 20 30 40 50 60 70 80 90 100 110 120

10 20 40 60 80 100 120 140 160 180 200 220 240

Числа Фибоначчи

15 30 60 90 120 150 180 210 240 270 300 330 360

Антропометрическаяг система на базе модуля 5 см
