3. Объекты-носители для размещения РЭА

Таблица 3.4

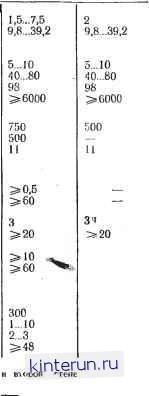

Параметры РЭА и определяющие их дестабилизирующие факторы для носимой и портативной РЭА 6 u7 групп (ГОСТ 16019-78)

Продолжение табл. 3.4

Параметры

выд, Ч

а, м/с

13. Прочность при воздействии многократных ударов:

и, мс V, мпн-

/Vj;, ударов

14. Прочность при падении с высоты h [мм]: т<5 кг

т>5 кг Nj., ударов

15. Герметичность при погружении в воду на глубину А:

/г, м

выд, МП

16. Воздействие дождя с интенсивностью А: А, мм/мин

вы-5. МИ!!

17. Воздействие воздушно-пылевого потока: V, м/с

выд, МНН

18. Воздействие соляного (морского) тумана дисперсионностью (95% капель) А и водностью Б:

е. К .

А, мкм Б, г/м

выд, Ч

6 группа

7 группа

Примечание. Индексы i и ii относятся к первой и второй степеням жесткости эксплуатации.

300 1...10 2...3 >Л8

При нестационарном рабочем месте протяженность ходьбы за смену для средней нагрузки 2 ... 4 км, а для тяжелой - 7 км и более. Темп ходьбы с нагрузкой в 156 ... 196 Н (м) и 78 ... 118 Н (ж) по практически ровной поверхности 100 ... 120 шагов в минуту при длине шага 0,6 .. ... 0,7 м, что соответствует скорости передвижения ~ 4 ... 5 км/ч. При подъеме с уклоном Ъ темп падает на 20% (скорость 3 . 4 км/ч), с уклоном 25 .. 30° - вдвое

Зоны комфорта для человека в легкой одежде характеризуются 0 среды 18 .. 24°С(291 ...297 К), уровнем шума 70 .. 85 дБ, Вл 90 ... .... 20% и высотой над. уровнем моря

до 3 ООО м. Превышение этих значений воспринимается как психологическая граница и существенно влияет на работоспособность человека Если температура среды меньше или больше - irC (256 К) и 43,5°С (316,5 К), уровень шума > 120 дБ, Вл меньше единицы или долей %, а высота над уровнем моря > 6000 м то это воспринимается как физиологическая граница условий жизнедеятельности, в которых возможно существование человека в течение нескольких единиц или десятков минут. Для защиты от нежелательных воздействий человек пользуется различной защитной одеждой, перчатками, обувью, заглушками в ушах,

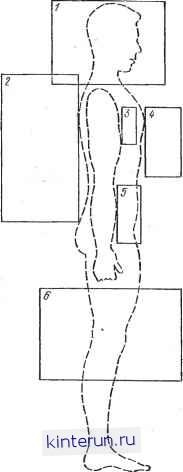

Рис. 3.10. Схема расположения носимой портативной РЭА

ны среднего роста 168 см высота рис-положения РЭА от уровня поверхности примерно следующая: на плече / (основание) - 140 см, на спине 2 - 97 см (низ) и 155 см (верх, чтобы не загораживать обзор), в кармане или на груди 3 (для малогабаритной РЭА) - 96 ... 135 см, на груди с шейным ремнем 4 (верх) - 126 см, на поясе 5 (верх) - 97 см, в вытянутой руке вниз 6 (верх) 68 см и не менее 20 см (низ) Для женщины ростом 157 см соответствующие размеры равны: / - 132 см,

2 - 88 см и 137 см, 5 - 88 см и 108 см, 5 - 98 см. 6 - 64 см и не менее 20 см.

Высота переноски РЭА зависит от ее массы, которой определяются и принятые компоновочные схемы (рис. 3.11). Измерительные приборы / и 2 (допустимая масса m < 15 ... ... 20 кг) переносятся одной рукой. Работа на ходу невозможна. Пелен-гаторная станция 3 в упаковке (ящик-подставка) может иметь массу до 50... 60 кг и переносится двумя человеками. Переносная рация 4 (т < 15 ... 20 кг) переносится на спине и при наличии второго человека-оператора допускает работу на ходу Переносный измерительный прибор 5 носится на плечевом рем- не на правом боку или животе человека, что позволяет работу этим прибором на ходу.

Переносная телекамера с передатчиком 6 выполнена из трех упаковок. Основной блок (т < 15 ... 20 кг) носится на спине, собственно камера с видиконом и трубкой-монитором - в руках (т < 3 ... 5 кг), выносной пульт управления (т = 0,4 . . . 0,6 кг) - на поясе. При общей массе телекамеры с передатчиком 5 ... 8 кг возможно выполнение ее в одной упаковке на плече на специальном упоре.

Переносная рация 7 массой до

3 ... 5 кг носится на шейном ремне и позволяет работать на ходу. Портативные рации 8 9 выполнены на ИС, имеют массу 0,3... 0,6 кг р могут носитьси либо на частях одежды, либо в специальных карманах и обеспечивают работу на ходу.

Более мощная УКВ рация 10 массой до 10 ... 12 кг может работать на ходу (в одной ру ке собственно рация, в другой - микрофон-громко-

защитными очками, шлемами, комбинезонами и кислородными приборами, масса которых входит в допустимую для человека нагрузку и является причиной уменьшения допускаемой полезной нагрузки на человека.

Характерные компоновочные схемы размещения РЭА

Носимая и портативная РЭА может переноситься человеком на разной высоте (рис. 3.10) Для мужчи.
