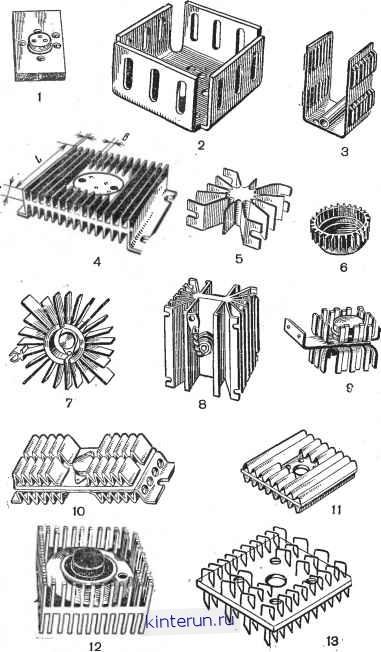

Рис. 13.42. Радиаторы для ППП: / - пластина, 2 - пластина с отогнутыми крыльями с просечками. 3 - пластина с крыльями и выштампованнымн ребрами на ннх. 4 - лнтой горизонтальный двухсторонний, 5 - литой вертикальный, 6 - лнтой круглый. 7 и в - литые для транзистора и диода, 9 - наборный из трех пластин, 10 и II - наборные сварные с пустотелыми ребрами. 12 - литой штырьковый. 13 - петел ьн о-проволочный

нить к внешнему теплоотводу крышкой, а не основанием-.

Внешнее, а также полное тепловое сопротивление сильно зависит от интенсивности охлаждения и условий монтажа ППП, ИС или МС в узлах и блоках РЭА. Наличие слабых токов воздуха до 0,5 м/с в рабочей камере, где производится измерение Гпс. вертикальное или горизонтальное расположение печатных плат, на которых установлены ППП, ИС или МС, может изменить величину внешнего теплового сопротивления на 10 ... 50%. Например, приводимые Б кат.члогзх ведущих зарубежных фирм значения тепловых сопротивлений Гпк для однотипных конструкций ИС в пластмассовых корпусах имеют разброс 20 ... 150 К/Вт, а для Гпс - 80 ... 300 К/Вт.

Из приведенных примеров следует необходимость регламентации электрических и тепловых режимов при измерениях тепловых сопротивлений. В противном случае даже для однотипных конструкций ППП, ИС и МС величина г будет иметь недопустимо большой разброс. Значения Г необходимо соотносить условиям Теплового режима при измерениях, чтобы иметь возможность пересчета г к другим условиям охлаждения. Дополнительные сведения по тепловым параметрам ППП и ИС можно найти в [13, 36].

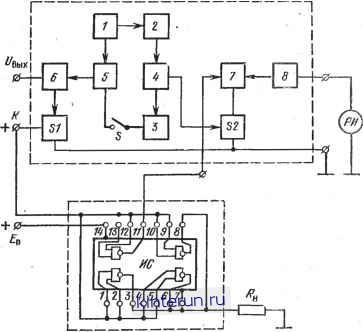

Условия одиозначиости измерения г. Условия измерений тепловых параметров ППП, ИС и МС не регламентированы единой нормативно-технической документацией. Для ИС условия однозначности следующие: 1) распределение мощности по кристаллу в режиме измерения г и испытаний на надежность должно максимально приближаться друг к другу; 2) измерение Гцс производится в условиях, соответствующих испытаниям на надежность

с обдувом и без обдува; 3) Гпк измеряется в среде перемешиваемой жидкости (например, фреона-ИЗ) или на теплообменнике, температура которых принимается за температуру корпуса ИС; 4) измерение г (/) производится при подаче единичного импульса мощности.

Радиаторы для ППП и ИС *

Радиаторами называют тсплоотво-ды с воздушным охлаждением для ППП и ИС. Они значительно снижают тепловое сопротивление Гкс корпус-среда и уменьшают перегревы ППП и ИС. По конструкции различают пластинчатые, штырько-. вые и проволочные (петельные) радиаторы. Их выполняют в виде самостоятельной конструкции либо в виде несущей конструкции, которая работает как радиатор. Для изготовления радиаторов используют в основном алюминиевые сплавы, а также медь, магниевые и бериллиевые сплавы [28, 34]. На рис. 13.42 и 13.43 показаны характерные конструкции радиаторов.

Пластинчатые радиаторы самые простые по конструкции, но они менее эффективны, чем штырьковые, которые используются при естественной и вынужденной конвекции и являются наиболее компактными по сравнению с радиаторами других типов. Радиаторы с проволочным оребрением применяются только при принудительном воздушном охлаждении, но из-за сложности изготовления не получили широкого распространения [34]. Относительную эффективность различных типов радиаторов при рассеиваемой мощности Фр можно оценить по рис. 13.44, на котором кривая / соответствует ЕК корпуса при отсутствии радиатора, 2 - радиатор в виде пластины размером 60 X 60 мм при ЕК, 5 - штырьковый двухсторонний радиатор 60 X 60 X 34 мм при ЕК, 4 - радиатор (3) при ПВ со скоростью воздуха 2 м/с.

Эквивалентная тепловая схема для ППП или ИС, установленных на радиаторе, показана на рис. 13.45, а.

Уравнение для определения температуры перехода обычно состав-
