Амортизаторы ЛД

Типоразмер

ном-

ам-

АД-0,6

11,8

АД-1,02

19,6

АД-1,5

19,6

АД-3,0

39,2

АД-5,0

68,7

АД-7,0

88.3

АД-10

.100

117,7

АД-15

100.

.150

186,4

Амортизаторы пространственного нагружения апн (апнм)

Предназначены для работы в широком диапазоне v, Вл, при пониженном давлении. Для АПНМТ тропическое исполнение) гарантируется работа в условиях солнечной радиации, плесневых грибков, солевого тумана. Значение Кдин зависит от характера нагружения (нормального Н и консольного К). Вибропрочность 1500 ч на протяжении 7 лет, ударная прочность 10000 У при а =11800 мм/с, = 10...15 мс (АПН) и 200...400 мс (АПНМ, АПНМТ). Линейные ускорения пер-

Амортизатюры АПН

Типоразмер

пом-

АПН-1

4,9.

..9,8

68,7

АПН-2

9,8.

.24,5

. 137,3

АПН-3

19,6.

225,6

АПН-4

39,2.

.68,7

323,3

АПН-5

58,9.

.98,1

490,5

АПН-6

88,3.

-147,2

588,6

пендикулярно и по оси амортизатора до 14715 мм/с . (АПН) и до 24500 мм/с2 (АПНМ, АПНМТ).

Рамочные пружинно - поролоновые

Конструктивно выполнены в виде двух плоских металлических рамок, между которыми располагается упруго-демпфирующий элемент из морозостойкого поролона ППУ-ЭМ-1 (ТУ-В-84-67), в окнах поролоновой подушки находятся стальные пружины сжатия. А не нормализованы, применяются для нагрузок 20... ... 2000 Н Кд ин 2...4 на Vo 8... ....12 Гц и Кд о; 1, на V 100 Гц Защищают от У при а - 14715 мм/с и fH = 500 мс.

Резино-металлические ап и ач

Выпускаются по ГОСТ 11679--65 из резины марок 1847 или 2959-1 со стальной или латунной арматурой. А линейные, Кдм= 0,1 и практически не зависит от v. Резины марок 1847 и 2959-1 плохо переносят сол нечную радиацию (через 20 ч воздействия поверхность резинового массива покрывается трещинами). При 6 = 243К повышаются жесткость и Vpea, упругость уменьшается ва 50%, однако при е = 213К А непригодны для виброизоляции. После хранения в течение 6 мес жесткость увеличивается на 15%. Вибропрочность 40 .50 ч при а = 9810 см/с и v = = 50 Гц, ударная прочность 10000 У при с = 3875...5542 см/с и 60 уд/мин и /и = 10...20 см. Срок службы 2 года, /хр = 3 года. Применение резины марки ИРП-1379 (ВТУ-ИРП-38-19-91-65) улучшает параметры амортизаторов: ударная прочность увеличивается до 30000 ударов при о = 14715 мм/с\ 40. .80 уд/мин и /и = 50... 100 мс, срок службы 5,5 лет, tp = 10 лет.

Пример условного обозначения амортизатора АП серии 2 (Gmax 7,6 Н) со стальной арматурой: амортизатор АП-2-1,8-П ГОСТ 11679-75; (для латунной арматуры: АП-2-1,8-ПЛ ГОСТ 11677-75).

Пример условного обозначения а(иортизатора АЧ серии 3 (Ощах 88Н): амортизатор АЧ-3-9-П ГОСТ 11679-65.

с калиброванным отверстием для прохода воздуха, что обеспечивает Кдм 0,06...0,5. Кроме защиты от вибраций, обеспечивают защиту от У вдоль оси (при а - 3900 мм/с и .и 5... 15 мс) в 2,8 раза. Вибропрочность в вертикальном направлении = 300 ч. В горизонтальном направлении не работают.



Арм-ео


тгв... Звг



АД-Ю;75 вд

m=tS5z


т=ее..Мг

т=50г i

20, т=38 т-

\т=до...т

\/и=21:.26г ACM-Z

т=25г

АПн-е т=225е

25(is;35;<f5;iis)



И5,5(АЦ/7-58К

0б,5щл-чзи т

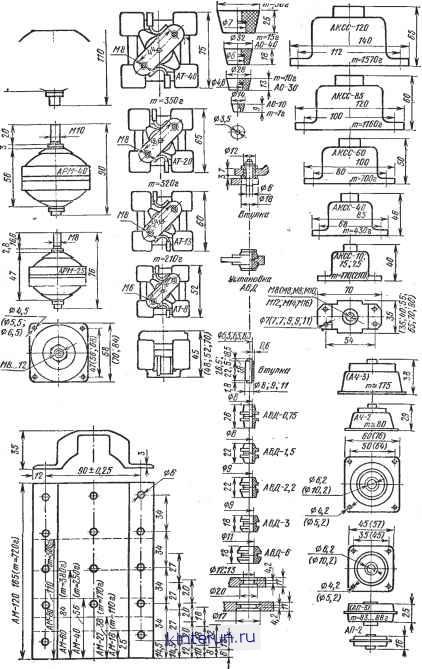

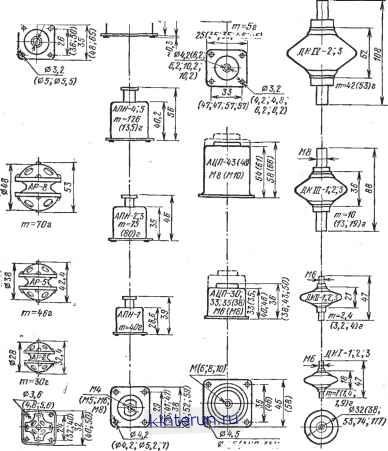

Рис. 12.8. Габаритные чертежи и масса амортизаторов
