обозначают зажимы печатной платы, подвергающейся испытанию. В данном случае использовался 8-контактный 12-позиционный переключатель. Операции производятся в такой гпоследовательности:

1. Оператор вставляет в разъемное гнездо испытуемую печатную плату, подсоединяя любую требуемую силовую цепь.

2. Оператор нажимает и потом отпускает кнопку пуска. Шаговый искатель ставится в положение 1, где земля подключается к зажиму Л, -ЬЗе - к зажиму В, зажим Е соединяется с положительным полюсом вольтметра,

. зажим F - с отрицательным полюсом вольтметра и лампочка испытания / загорается (Lj).

Затем оператор сравнивает показания вольтметра с допускаемыми напряжениями, указанными в программе для испытания

3. Нажимая и отпуская кнопку пуска переключателя, оператор, наблюдая за показаниями вольтметра (или осциллографа, как, например, в испытании 3), может выполнять четыре замера, заложенные в конструкции искателя.

4. При включении шагового искателя в пятый раз последний возвращается в исходную позицию.

Существует много типов искателей, пригодных для программирования таких испытаний.

Гораздо сложнее метода испытаний с использованием шагового искателя метод с при-

менением более чувстивительных rji

переключательных компонентов, ri ,. i

таких, как реле. ---сгро-[в]

Переключатель 1 j

9. Программирование с помощью Ь

г,р р г-1 Контакты. \f<1.

Р- □ печатной о->

плать/

Широко распространено для программирования испытаний p. 16.9. Один переключа-использование реле. тель на две независимые

Реле более долговечны, осо- схемы,

бенно если пользоваться реле

с разъемом, оно гораздо проще и дешевле в эксплуата-. ции. Реле могут быть использованы как дополнительные элементы в испытательной схеме с программированием переключателями (рис. 16.9) или скомпонованы для выполнения многосхемных последовательных испытаний.

Рис. 16.10 показывает шестисхемную трехступенчатую (ступени расположены последовательно) релейную схему. Эта схема может быть сконструирована и для любого числа ступеней с любым числом цепей для каждой ступени. Ограничением при этом могут быть либо размеры аппаратуры,

Питание чатушки реле

Контакты I I оечатноЛ

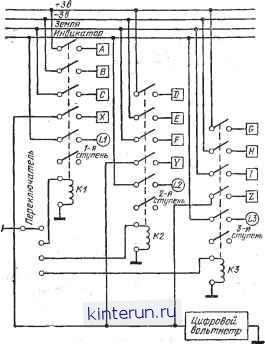

Рис. 16.10. Трехступенчатая релейная схема (шесть схем на каждую ступень).

либо наличие необходимых компонентов. На примере, показанном на рис. 16.10, оператор может устанавливать переключатель 1 в положение 1, 2 и 3, устанавливая последовательно каждую из релейных цепей (ручная установка переключателя в этом примере может быть заменена автоматическими при помощи решающих схем, которые будут описаны ниже).

10. Программирование с помощью коммутационной штеккерной панели

Прииспытании малых партий разнотипных печатных схем наиболее простым методом является проводниковое программирование при помощи штеккерного включения. При этом используется панель с гнездами, к которым подводятся

Земля

Цифровой, вольтметр

Контанты панели.

<£>J>(S>

Панель

Соединительный, провод

j-I Контакты I I печатной, млаты

Рис. 16,11. Пример программирования с помощью коммутации

пггеккерами.

различные выводы тестера и к которым подключаются печатные схемы. Оператор, следуя программе, устанавливает на панели необходимые проводники для каждого типа печатной схемы (рис. 16. И). После окончания испытаний схемы оператор может удалить все проводники с последующей настройкой для испытания печатной схемы другого типа

11. Предварительное программирование с помощью панели с запаянными перемычками

При испытании большого числа различных печатных схем, когда требуется скорость и точность и когда необходима сложная аппаратура, весьма заманчивым становится
