схемы (автоматический оператор, использующий промежуточное устройство, описанное выше, будет выполнять две функции - роль буферного контакта и роль устройства для обслуживания панели).

МЕТОДЫ ПРОГРАММИРОВАНИЯ ИСПЫТАНИЙ

При анализе изделия начинает вырисовываться программа работы испытательного оборудования. Если графики и таблицы указывают на заметное различие характеристик в производственной линии, то программирование становится существенно необходимьш. Если, с другой стороны, отличия в изделии невелики, то программирование играет меньшую роль. Программирование - это термин, применяемый для определения всего необходимого для установления требуемых испытательных условий для данного изделия.

Объем программирования может изменяться от простой установки переключателя, проводимой по методике испытаний, отпечатанной на машинке, до запоминания данных в электронно-вычислительных устройствах. Кроме того, необходимо также включить1условия, когда испытываемая схема сама анализируется с помощью программно-вычислительного устройства. Тогда условия испытаний, обеспеченные вычислительным устройством, и принятые критерии будут использованы непосредственно для испытательного устройства. Тип программирования, используемый в данном оборудовании, будет продиктован исходя из экономических критериев. Он может быть определен путем анализа и составления графика стоимости для различных методов программирования, используя тот же самый метод, который описан ниже, при экономическом анализе требований, предъявленных к оборудованию.

8. Программирование переключателями

Для программирования подходят поворотные переключатели, группы кнопочных переключателей и координатные переключатели. Каждый метод испытаний требует предварительного составления программы, указывающей последовательные положения переключателей для каждого

замера. Для схемы, показанной на рис. 16.7, должна быть записана следующая программа испытаний.

Для печатной схемы типа А переключатель / должен быть поставлен в положение /, переключатель 2 в положе-

*-38

-зв Земля

Переключатель 1 1

Переключатель Z

Печатная плата типа А

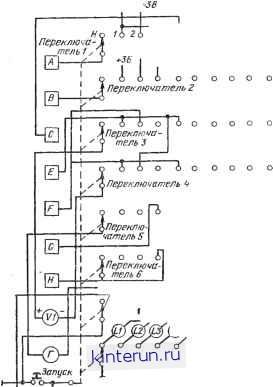

I I Контакты печатной, платы Рис. 16.7. Программирование с ручным переключением.

ние 2 и т. д. Программа излагается на типовой карте, как показано в табл. 16.5.

Таблица 16.5

Типовая таблица для ручной установки переключателей

Программирование переключений производится, если число переключателей и их позиций не слишком велико. Однако недостаток этого программирования заключается в том, что программу трудно перестроить, если изменяются или сама печатная схема, или требования к испытаниям. Кроме того, в производственных условиях имеет значение износоустойчивость переключателей. Переключатели, не обеспечивающие хорошего контакта, приведут к бра-

ковке качественных плат или к приемке некачественных плат. Следовательно, .должны быть установлены строгие

Земля

Th *Ь5о Во 7о бо So Wo 11о Земя

Синусоидальное напр. гнгц

о о ООО ООО

ОО ООО ООО

Переключатель .

о о О О S S S S S % i -- Исп.Ы° Часло

f-i-fi-, аспытаний.

О ООО ООО.

[ Переключатель 8

( , I J Катушка шагового ьЬ-л \ переключателя

Нормально замкнуто

j ~] Контакты печатной платы

Рис. 16.8. Испытательная схема с шаговым искателем.

эксплуатационные правила с периодической заменой переключателей.

Следующий этап программированного переключения - использование ступенчатых переключателей. Этот метод особенно желателен, когда проводится ряд последовательных испытаний.

На рис. 16.8 иллюстрируется типичное построение испытания с помощью шагового искателя. Квадратики с буквами
