Рис. 9.11. Станок с магазином для плат.

Рис. 9.12. Одноместная автоматическая монтажная машина с цифровым управлением.

ctaHKOB с цифровым управлением. Он зависит от всех переменных, влияющих на возможность автоматической сборки. Использование цифрового управления распространяется все больше. В некоторых случаях два станка обслуживаются одним оператором.

Даже там, где оператор занят в течение всего рабочего дня, быстродействующая контрольная система в сочетании с почти безошибочным расположением платы делает применение этого оборудования экономически целесообразным.

Производительность установки компонентов достигает 4200 шт/час (рис. 9.12)/

10. Многообразие типов компонентов

Поточные линии. Там, где встречается большой объем специфических плат, включающих одинаковые компоненты, часто используется поточная линия, состоящая из серии отдельных рабочих

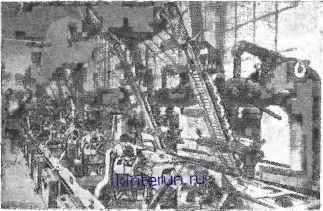

Рис. 9.13. Многоместная конвейерная машина длямонтажа большого количества типоразмеров компонетов на каждой позиции конвейера. Монтажный механизм выбирает координаты монтажных отверстий по специальному ключу, имеющемуся иа плате.

позиций, на которых печатная плата последовательно обрабатывается. На рис. 9.13 показана типичная линия для сборки телевизионных плат.

Преимущества таких систем следующие:

1. одновременная установка компонентов на несколько плат в течение каждого машинного цикла;

2. обслуживание нескольких установок одним или несколькими операторами;

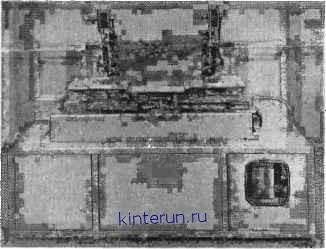

Рис.59.14. Многоместный станок слантографом, предназначенный для установки5трехразных компонентов за один шаг.

Рис. 9.15. Многоместнаямашинас цифровым управлением для установки одинаковых компонентов одновременно двумя головками с целью увеличения производительности монтажа в пересчете на одного оператора.
