моугольиой фигуры. Допускается использовать гуру и неправильной формы.

Для удобства чтения принципиальных схем и создания но ним схем соединений и подключений участки цепей принципиальной схемы нумеруются (маркируются) согласно ГОСТ 2.709-72.

Участки цепи, разделенные контактами аппаратов, обмотками реле, контакторов, машин, резисторами и другими элементами, должны иметь разную маркировку. Участки цепи, проходящие через разъемные разборные и иepaзiбopиыe контактные соединения, имеют одинаковую маркировку, хотя в этом случае разрешается маркировку делать разную. Цепи в схемах маркируют независимо от нумерации входных и выходных элементов (зажимов) машии, ашшратов, приборов.

Маркировка осуществляется арабскими цифрами и буквами, записанными одним размером шрифта.

Ошовые цепи переменного тока маркируют буквами А, В, С, N, обозначающими фазы и .нуль, и последовательными числами, прос-тавлениыш после бука. Силовые цепи постоянного тока маркируют соответственно: участки цеп положительной полярности - нечетными числами, отрицательной - четными. Допускается нумеровать цепи постоянного тока последовательными числами.

Цепи управления, защиты и сигнализации маркирот последовательными числами. Допускаетси ifenn управления постоянного тока и однофазного переменного тока маркировать четными и иечетиьши числами.

Обычно все цери постоянного тока маркируются четными и нечетными числами, начиная с чисел 1, 100, 200. 300 и т. д., для выделения функционального назначения цепей схемы, например силовы.е, управлении, з циты, сйгвалиэахши.

Последюательиость маркиротки принимается от ввода источника питания к потребителю, а разветвляющиеся участки цепи маркируют сверху вниз и слева направо. На схеме маркировку проставляют около концов или в середине участка цепи: при горизонтальном расположении цепей - над изображением цепи, при вертикальном - слева от изображении цепи. В технически обоснованных случаях допускается проставлять маркировку под изо-&ражеивем цепи. Обычно справа от цепи и под ней проставляется заводская маркировка выводов устройств или изделий.

На схемах располагается текстовая ии-фсфнация (текстовые данные), содержании условные буквенно-цифровые обозначения, маркировки, наименования сигналов и фуикцио-ильиых трупп, квалифицирующие символы, технические требования, разлитаые таблицы, нащйШер таблицы коммутации миогопозици-ошах переключателей. Такие текстовые данные располагаются: рядом с графическими обозначениями Или внутри них, рядом с линиями, в их разрывах, рядом с концами линий и на свободном поле схемы. Все данные ориентируются яз схеме в горизонтальном направления, а данные, относящиеся к линиям, при большой плотиостн схемы могут быть наиесе- .

иы в вертикальном направлении. Для в ше-сеиия текстовых данных могут использоваться . шрифты разного размера.

Схемы соединение показывают электрические соединения составных частей устройств электропривода и определяют провода, жгуты, шииы и кабели, которыми осуществляются эти соединения, а также места их присоединении и ввода (зажимы, соединители и т. п.). Ими пользуются при разработке других конструкторских документов, в первую очередь чертежей, определяющих прокладку и креплеине проводов, жгутов и шин в составных частях электропривода, а также при изготовлении юделий для осуществления присоединеинй и при наладке, контроле, ремонте и эксплуатации электропривода. Различают схемы внут ренних н внешних соединений, хотя эти термины введены в ГОСТ условно для удоЛтва изложения правил выполнения схем и не указываются в каименоваиии схем соединений. Схемы внутренних соединений показывают соединения между элементами (деталями) внутри отдельного устройства и связи его входные и выходных элементов (зажимов, соединителей), когда конструктивно устройство состоит из отдельных элементов (деталей), электрически соединенных внутри, а наружу выведены только входные и выходные элементы (выводы, аажнмы, соединители). Такими устройствами в схемах электропршодов являются, например, электронные в полупроводниковые реле времени, бесюжтактные ло-гическиеэлементы, разяичныеблоки (питания, усиления, памяти н т. п.), платы, панели и т. д. На схеме виутреииих соединений изображают все элементы, входящие в состав устройства, входные и выходные элемюты и электрические соединения между ними. Осемы внешних соединений показывают соединения между отдельными устройствами и элекея-тами, входящими в состав изделия, т. е. между аппаратами, блоками, платами и отдельными элементами, расположениьшн иа панели и в шкафу управления, н соедииопм нх с входными и выходными элементами изделия (зажимами, соединителями). Насхше внешних соединений изображают все устройства и элементы, в том числе входные н выходные, и электжческие соединения между ними. Входные и выходные элементы в вцце зажимов или соединители позволяют соедвяяп устройства и элементы, расположенные иа панелях яли в шкяфах управления, с электрическими устройствами и элементами, располо-жеяиыми обычно вне панелей и шкафов, иа самом производственном механизме. К таким ycrpoftCTBJaM относ ится электрические машины, кнопки и ключи управления, путшые и конечные выключатели, сигнальные устройства и т. д.

Допускается выполнять схему соедяне-иий, определяющую полный объем соединений в изделии внутри устройств и между ними.

Элементы, входящие в состав устройств и изделий, иа схемах соединений изображают в инде условных графических обозиачсянй в совмещенном ввде, а устройства в изделиях (на схемах внешних соедингаий) - в виде

\7 7\

Q.F1

AS SCI

,5 в 7 8 a 1011

П I I I г I I I I

mm 1 m

Рнс. 1.28. Схема соединений павели шкафа управления.

прямоугольника или внешних очертаний. Некоторые элементы допускается изображать в виде внешних очертаний. Отдельные элементы и устройства, как правило, изображают полиостью с указанием присоединенных и неприсоединенных частей, например все контактные группы реле или контактора и т. п. Расположение графических обозначений устройств и элементов на схеме должно давать

буквенно-цифровые обозначения, присвоенные им на принципиальной схеме. Около элементов (деталей) на схеме соединений допускается указывать их номинальные параметры (сопротивление, емкость и т. п.) или тип элемента. Все выводы устройств и элементов маркируются в соответствии с маркировкой, проставленной на принципиальной, схеме. Если выводы устройства или элемента замар-

Сеть ШВ N-i

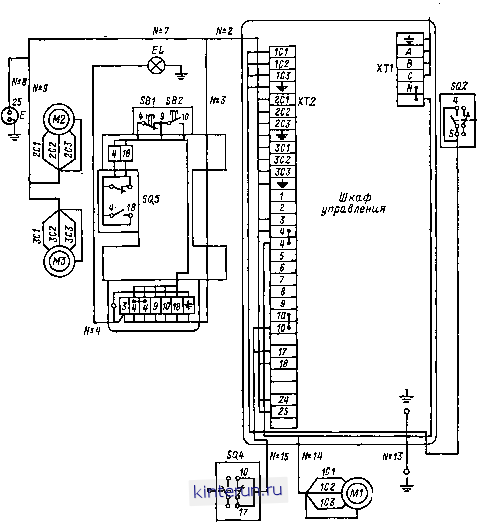

Рис. 1.29. Схема подключений.

примерное представление об их действительном расположении в изделии. Допускается на схеме соединений не отражать действительного расположения устройства и элементов. Размещение изображений входных и выходных элементов (выводов) внутри графических обозначений устройств и элементов должно примерно соответствовать их расположению в изделии. На схеме соединений около или внутри условных графических изображений устройств и элементов указывают условные

кированы в его конструкции, то эту маркировку повторяют на схеме соединений.

На рис. 1.28 приведен пример схемы соединений панели шкафа управления (схема внутренних соединений), составленной для принципиальной схемы электропривода, приведенной на рис. 1.27. Условными графическими изображениями в совмещенном виде показаны контакторы КМ1-КМЗ, тепловые реле FR1, FR2, выключатели автоматические QFJ-QF3. SFJ-SF2, реле времени КГ, траи-
