Спюйт

.Пвбвротная рама С кассетами

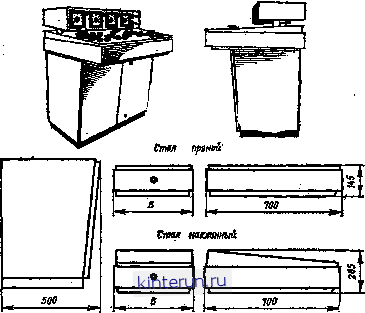

Рве 12.16. Пудьт-стоака.

Рас 12.15. Пульта вз нодудьвых абьеиов. Размер отодов: В = 400. 800. 1200 мм. Размера првбораого щвткад

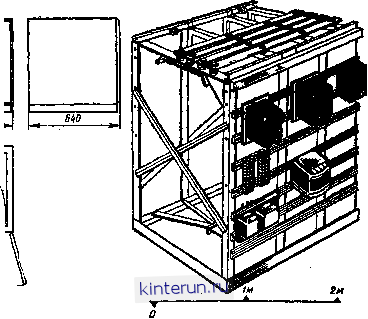

Рве. 12.17. Открытый 01ВТ.

Ряс. 12.18. Заздвтеввва цвт.

Конструщии пятого порядка. Отдельные фунхаиональные устройства управления элек-троприводами объединяются в комплектное устройство, собранное в единый крупноблочный Щит.

J Jj

±1

12.5. ВЫБОР СРЧЕНИЙ И ТИПОВ ПРОВОДОВ И ШИН. КОНСТРУИРОВАНИЕ ЭЛЕКТРИЧЕСКОГО МОНТАЖА

Выбор сечений проводов пронзводатся по допустимому нагреву по табл. 12.15 и условиям нх механической прочности.

Таблица 13.15. Допустамые дштваипм

токовые нагрузкв на провода я кабеая с резиновой нли пластмассовой нзранцней а ошуры с реэнновой наодяцаей с медными хнлаиа. Режим нагрузки продолжительный. Тевшература окрухающек среды 25 *С

Рве. 12.19. Маогоящичный щат.

Из рам И каркасов собираются открытые пщты (рис. 12.17), нз шкафов управления - защищенные (рис. 12.18), из ящиков - мно-гоящичиые щиты (рис. 12.19).

. При длине щита более 4 и щит изготавливается в виде отдельных секций, максимальная длина которых до 4 м.

1.00

1,50

3.80

96 120

Токпвые нагрузки, А

Провода, проложеввы* в конплектвои устройства

11 16 17 33 30 41 60 80 100 140 170 316 370 330

10.3

94 130 160 300 360

В кладах

36 36 48 70 87 130

в коробе

1?:1

18,4

33 40 63 79

жгуте

\Г 16.5 31.6

57 71

- При выборе по Нагреву для проводов с ре-зяиовой илн пластмассовой изоляцией при> меняется условие, при котором нагрев жил

12.51

Выбор проводов и шин

Рас 12.20. Клвпы и коробь, о - КМЛ 26 X 40 Б: S = 25, А = 40; КМП 40 X 40 Б: S = 40, ft =- 40; б - КМП 40 X 63 &

S => 40 В 63 ни.

не должен превышать, как правило, + 65 С при окружающей температуре воздуха

В качестве расчетной токовой нагрузки для проверки сечения проводников по нагреву следует принимать токовую нагрузку, приведенную к продолжительному режиму.

Прн этом для медных проводников сечением до 6 мм токовые нагрузки принимаются, как для установок с продолжительным рнмом работы. Для сеченнй более 10 мм при кратковременном, повторно-кратковременном и тому подобных режимах работы элекгроприемников токовые нагрузки принимаются путем умножения на коэффициент О.бТб/КПВ, где ПВ - продолжительность включения, выраженная в относительных единицах. При длительности включения более 4 мин, а также при перерывах недостаточной длительности между включениями наибольшие допустимые токовые нагрузки следует определять, как для установок с продолжительным режимом работы.

При отклонении температуры 01фужаю-щего воздуха от Ч- 25 С токоиые нагрузки принимаются с учетом поправочного ковффи-циента:

Окслоненая от тенпера-турыреды.

->-6

-.18 -Л5 -.85 -.45

Поправочняй коаффацяеат

1,32 1Л7 1,32 1.13 1.00 0.87 ОЛ

Марки, условия эксплуатации, область применения и конструкции проводов, используемых в комплектных устройствах, приведены а табл. 12.16.

При выборе сечения провода веобходимо также учитывать допустимые падения напряжения в проводах. Так, для цепей измерения напряжения они не должны превьшшть - 1,5%, для цепей питания-3%, для цепей оперативного тока - 10 %.

Завышение сечения провода, особенно в устройствах с 15есковтактнымн полупроводниками и интегральными элементами, может привести к возвнкновению паразитных емкостных связей.

По условиям механической прочности медные жилы кабелей и проводов, непосредственно га>дсоединяемые к винтовым зажимам аппаратов и приборов способом образования кольца из жилы, должны иметь сечения не менее 1,5 мм для неответственных цепей - не менее 1 мм*. К аппаратам, имеющим втыч-ное подсоединение прямой жилой провода, допускаетси монтаж сечением до 0,75 мм*. Прнсбединенне к винтовым зажимам про водов и кабелей сечением менее 0,75 мм* до пускается только с помощью наконечников обжимающих провод по изоляции.

Для НКУ ? бесконтактной электронной аппаратурой, где соединения выполняются пайкой илн с помощью наконечников, монтаж может выполняться многожильным медным проводом сечением До 0,35 мм*. Монтаж электронных блоков Допускается выполнять проводом до 0,2 мм.

Электрический монтаж в НКУ моясет быть выполнен одним из следующих способов:

панельный - одножильным проводом с раскладкой в виде плоского жгута, закрепленного скобами к панели;

объемный - пучками многожильных проводов, связанных в жгуты, закрепленные скобами к металлоконструкции; ,

с прокладкой в коробках или кляпах;

свободный - хаотичный монтаж проводов между аппаратами и блоками (X-монтаж);

шинами.
