Таблица 11.18. Значении гвраитийиоА вероитиости fUjp. j,)

вероятность обеспечения всеми составляющими комплекта

Г z опт =

Задача оптимизации числа ремонтируемых 1лемеитов (блокои) может быть решена

с помощью методов теории массового обслуживания. При этом поток ааивок интерпретируется как поток отказои, время обслуживании - как время ремонта отказавшего блока, число обслуживаемых пркборов - как число запасных блоков и т. д.

Пусть в системе управлении электроприводами используется М однотипных блоков с показателями иадеяшости Хр и Тр, прячем А = Шр. Здесь Тр - среднее иремя ремонта блока с момеита замены отказавшего запасным до момеита поступлении отремонтяро-ваииого в число аапасиых. Вероятность того, <тго при возивквоиении очередного отказа системы все запасные блоки и количестве будут иаходитьси в рвмонте, определяется выражением

Р гр!

(11.561

где = Хтр - среднее число отказов блоков за время одного ремонта. Используя (11.49), после несложных прео(фазоваикА

(11.57)

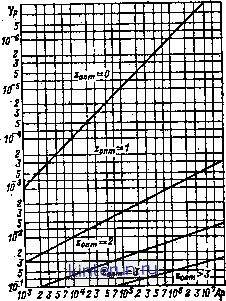

Рже. 11.61. График яия расчета комплекта эапас-вь ремовпфуеных элемевтав (блоков).

Здесь

Ар = ВТ,/кб;

(11.58)

ki -.стоимость одного блока.

По выражению (11.57) в плоскости Yp - Ар можно построить границы областей, соответствующих определенным значениям 2p.oBT (рис. 11.51). При 2p,onT= О запасные блока данного типа в комплекте запасных элементов- ве требуются.

а1ачевии гр.опт. определяемые по соответствующим и Лр, как и tiom Для перемонтируемых элементов, определнемые по r\i, весьма некритичны к изменениям аргументов. Это означает, что прн инженерных расчетах погрешности в определении величин ур. Ар н щмало сказываютси на точности определения 2р,одт и Z, опт-Дополнительный экономический эффект от использования в комплекте Зр.опт запасных блоков составляет:

Г,-Г.(1-Я,. )-гр.опт*6.

(11.59)

Экономический эффект от использования комплекта, состоящего из неремонтнруемых и ремонтируемых запасных элементов, равен:

(11.60)

Список литературы

11.1. гост 13377-75. Надежность шмке. Термины и определения.

11.2. Методика (основные положеввв) определении экоиомвчесвой вффентвввоств ясаодь-зоааввв в народвои хоавйстве новой твхавкн, изобретений в рацвовалвзаторсквх предложеввй. Эковомвческая газета, 1977. № 10.

11.3. Справочйин по вадежвоств / Пер. г англ. Т. 1-ЗГ-М.: Мвр, 1969-1970.

11.4. Козлов Б. А., Ушанов Я. А. Справочник по расчету надежиоств аппаратуры радиоэлектроники в автоиатввв. - М.: (Зоветское радио. 1975. - 472 с.

11.6. Базовсвяй И. Надежисть. теория н практика / Пер. с англ. - М.: Мвр, 1965. - 373 с.

11.6. Рвпс Я. А., Савсдьев Б. А. Авалва н расчет ваделсяоетв снетем управлеяив влектро-првводаин. - М.: Эвергвя. 1974. - 248 с.

11.7. Вентцель Е. С. Теорвя вероятвосгей. - М.: Наука. 1969. - 676 с.

Раздел двенадцатый

КОНСТРУИРОВАНИЕ НИЗКОВОЛЬТНЫХ КОМПЛЕКТНЫХ УСТРОЙСТВ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДАМИ

12.1. ВИДЫ И КЛАССИФИКАЦИЯ НИЗКОВОЛЬТНЫХ КОМПЛЕКТНЫХ УСТРОЙСТВ

Низковольтным комплектным устройством (НКУ) называется электротехническое устройство заводского наготовлеавя с переменные напряжением до 1000 В в постоянным -1200 В, представлякшюе собой совокупность электрических аппаратов, приборов и друпно ялектрооборудования, смонтированных на единой конструктивной основе в предаазначенных для выполнения хотя бы одной или нескольких слеа1ующнх функций: управления, распределения, трансформации, нашиты, измерения и сигвализапни.

По;фазделенш1 НКУ. По конструктив-wm формам:

ставпин н щиты нз открытых рам и каркасов (открытые комплектные устройства);

станции в щиты в напольных шка({ах (защищенные комплектные устройства):

поста, пульты, ящики навесные, щиты многоящичные (комплектные устройства, устанавливаемые вертикально иа стене);

пульты, столы напольные;

панели сигнализации и управления (мнемосхемы, табло).

По составу комплектуюищх изделий, составляюищх основу НКУ:

с релейио-контакториой аппаратурой;

с силрвым элекгромагнитшй! оборудованием (трансформаторы, дроссели, реакторы);

с б :ковтахтной слаботочной электронной аппаратурой (полупроводниковые приборы, нитагральвые комвовемты);

с бесконтактной сильноточной аппаратурой (силовые диоды, тиристоры).

По влектричвским параметрам:

по роду тока (постоинного, переменного постояииого н переменного);

по номинальному току силовой пепи (до 2500 А, свыше 2500 А);

по номинальному напряжетпо силовой цепи (переменного до 380 и 660 В частотой 60 и 60 Гц; постояииого до 440 и 1200 В);

по номинальному напряжению таи управления (переменного 24, 36, 42, 110, 127, 220, 380 В частотой 50 и 60 Гц; постоянвого 24, 42, 48, 60. ПО. 220, 440 В).

По исполнению щитов и шкафов: однорядные; двухрядные.

По способу обслуживания: одвосторов-иего обслуживания; двустороинш} обслуживания.

По способу установки аппаращры: на панелях и блок-панелях; на рейкак я уголках; иа нелоданжных объемных бяоках; на выдвижных блоках и ячейках.

По нааначению для различных отраслей промышленности: металлургической промышленности; горнодобывающей; нефтедобывающей;-химической; бумагоделательной; стаи-коинструментальной; сельского xoasftcna и даугих отраслей промышленности.

12.2. ОСНОВН№ ЛАРАМВТРЫ, ОПРЕДЕЛЯЮЩИЕ КШСТРУКЦИЮ НКУ

Конструктивный ввд НКУ определяют следующие параметры: схеневь защиты оболочки; условия экслдувтаиив, хравеивя и

траиспортяроваиии в части воздействия климатических и механических факторов внешней среды.

Степень защиты оболочек по ГОСТ 14254-80 характеризуетси двумя показателими (табл. 12.1): степенью защиты персонала от соприкосновения с токоведущимн или движу-щимиси частими, находящимися внутри оболочки, а также степенью защиты встроенного в оболочку оборудования от попадании твердых посторонних тел (перваи цифра в обозначении), степенью защиты элекгрооборудр-вания, расположенного внутри, от проиикно-веиии воды (вторая цифра в обозначении).

Таблица 12.1. Исполнения НКУ по степеви защиты ободочек

Условии эксплуатации, хранении и транспортировании в части воздействия климатических факторов внешней среды выби-раютси по ГОСТ 15150-69, 15543-70. НКУ предаазначаютси для эксплуатации в одном или несюльких микроклиматических районах и изготшливакпси в следующих климатических исполиевиих: дли районои с умеренным климатом У, дли районов с холодным климатом ХЛ, дли районов с влажным тропическим климатом ТВ, дли районов с сухим тропическим климатом ТС, дли районов с сухш и влажным тропическим климатом Т.

НКУ в разных климатических исполнениях в зависимости от места размещении при эксплуатации изготавливают по слецгющим категориим:

1) дли работы иа открытом воздухе (некоторые НКУ дли сельского хозяйства, горнодобывающей промышленности и т. д.);

2) дли работы в помещевиих, где колебании температуры и влажности воздуха иесушествеино отличаютси от колебаний на открытом воздухе и имеетси сравнительно свободный доступ наружного воздуха (палатки, кузова, прицепы, металлические помещения без теплоизолиции, навесы);

3) для работы в закрытых помещениих с естественной вентилицией без искусственно регулируемых климатических условий, где колебании температуры и влажности воздуха и воздействие песка и пыли существенно меньше, чем иа открытом воздухе (металлические с теплоизолицией, каменные, бетонные, деревинные помещения);

4) для работы в поиещеяяих с иосст-веино регулируемыми климатическими условиями (закрытые отапливаемые или охлаждаемые и вентилируемые производственные и другие помещения):

4.1) для работы в помещениях с кондиционированным илн частично кондиционирован-иым воздухом;

4.2) для работы в лабораторных, капитальных жилых и других подобного типа помещениих.

Номинальные значения климатических факторов внешней среды при эксплуатации в испытаниях, а также рабочие значения влажности воздуха - см. разд. 5.

НКУ общепромышленного назначении должны эксплуатироваться на высоте над уровнем моря не более 1000 м.

Испытании изделий проводитси при нормальных значениях факторбв внешней среды: при температуре от -fl5 до -f35 °С, относительной влажности воздуха 45-85 % и атмосферном давлении 0,09-0,1 МПа.

Изделия исполнений ХЛ. предаазиачен-ные для наружного монтажа передвижных и переносных комплектных устройств, должны быть работоспособны при выпадании иа изделии инея. Такие изделии должны допускать приложение номинального наприжении без пробоя или поверхностного перекрытия при выпадании на них ииеи с последующим его оттаиванием. В атмосфере, в которой эксплуатируются НКУ, содержатся коррозион-ио-активные агенты. Атмосфера типа I, примерно соответствующий атмосфере сельской лесной, горной местности, содержит сернистого газа не более 0,02 мг/м*, хлористых солей выпадает в сутки до 0,3 мг на I м; атмосфера типа П, примерно соответствую-щаи атмосфере промышленных районов, со-держит сернистого газа 0,02-2 мг/ы, хлори-. стых солей выпадает в сутки до 0,3-2 мг на 1 м.

Условии эксплуатации по торрозионной агрессивности атмосферы дли металлических деталей без покрытий, а также с металлическими и неметаллическими неорганическими покрытиими подразделиются ва следу-; кйцие группы: легкие (Л), средние (Q, жесткие (Ж), особо жесткие (ОЖ). Выбор: условий эксплуатации металлов, а также металлических и неметаллических неорганических покрытий в зависимости от климатического исполнении и категории размещении изделий производится по табл. 12.2.

Таблица 12.2. Выбор грушш услоииА аксплуатации металлов, неталончесхих и иеметашическях неорганических пок1а1тиа

Условия хранения и транспортирования НКУ в. части воздействия климатических
