Рис. 23-25. Стартстопные распределители.

для вращения щеток на передающей и приемной сторонах используются синхронные моторы, питаемые от одного источника переменного тока (рис. 23-26). Движение щеток должно быть не только синхронным, но и синфазным, в таком случае в каждьй момент времени щетки передающего и приемного распределителей будут находиться на одинаковых по номеру контактах. При включении одного или нескольких ключей из числа Ki, Ка,..., Kn в момент прохождения щетки контакта с замкнутым ключом замыкается цепь для передачи управляющего сигнала в соответствующую исполнительную цепь (реле Р1г Р2, - -., Pn, рис 23-26).

В моторных распределителях могут применяться и несинхронные моторы, но

Unarfi

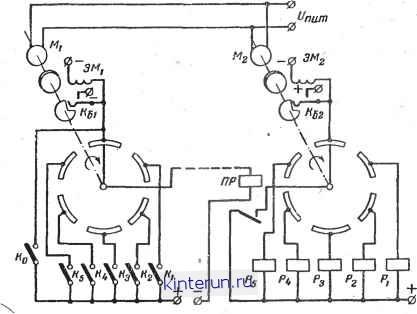

Рис. 23-26. Синхронные распределители.

тогда предусматривается дополнительное устройство, которое при расхождении щеток распределителей передающей и приемной сторон на некоторый угол Да должно обеспечить выравнивание (коррекцию) движения щеток.

Шифраторы и дешифраторы полярности сигналов

В различных схемах автоматических устройств и вычислительной техники широко используются шифраторы полярности сигналов - релейные схемы, реагирующие на знак входной величины. Часто такие устройства, называемые сигнатурами, используются как элементы логических устройств.

В простейших шифраторах подобного типа изменение полярности сигнала иа их выходе производится с помощью контактных групп, которые могут переключаться вручную или же с помощью реле. На рис. 23-27 приведены схемы шифраторов полярности сигналов с одной (рис. 23-27, а) и с двумя (рис. 23-27,6) переключающими контактными группами

В шифраторе, использующем одну переключающую контактную группу, требуется два источника напряжения.

Если вместо источника постоянного на-, пряжения Е0 в схемах иа рис. 23-27, а, б подключить генератор импульсов, то при переключении контактных групп будут происходить изменения полярности периодической последовательности импульсов на выходе шифратора. Применяются более слож-

ные схемы шифраторов полярности импульсов с одновибраторами, ключевыми схемами и другие схемы.

Основой всякого дешифратора полярности сигнала является разлнчитель полярности, в качестве которого могут использоваться диодные схемы и различного рода реле, реагирующие на полярность входных сигналов.

+ 0-

и1их -0

Рис. 23-27. Шифраторы полярности сигналов.

а - с одной переключающей контактной группой; б - с двумя переключающими контактными груп-

<2>В

Рис 23-28. Дешифраторы полярности сигналов.

а - с трехпозиционным поляризованным реле; б - с двухпозициониым поляризованным реле; в - с диодной схемой и униполярным реле.

Наибольшее применение н*аходят дешифраторы, в которых в качестве различите-лей полярности используются поляризованные электромагнитные и электронно-контактные реле, а также диодные схемы.

На рис. 23-28, а показана схема дешифратора полярности сигнала с трехпозиционным поляризованным электромагнитным реле. Подключение выходной цепи / или к источнику напряжения происходит в зависимости от полярности управляющего сигнала. Другой дешифратор с двухпозицион-к ным поляризованным реле (рис. 23-28, б) работает аналогично первому, однако выходная цепь после снятия входного напряжения остается подключенной к источнику питания. Перебрасывание якоря реле произойдет только в случае, если очередной

сигнал будет иметь полярность, обратную предыдущей. В последнем случае подключается вторая выходная цепь. Дешифратор с двухпозициониым поляризованным реле обеспечивает таким образом различие и запоминание по полярности сигналов, поступивших на его вход.

На рис. 23-28, в приведена схема дешифратора, в котором в качестве различителя полярности сигналов используется диодная схема. Если диоды включены, так как это показано на схеме рис. 23-28, в, то реле Р4 сработает при положительной полярности входного сигнала, а реле Р2- при отрицательной. При срабатывании первого или второго реле происходит подключение соответственно / или выходной цепи к источнику питания.

Шифраторы и дешифраторы числа импульсов с контактными распределителями

Шифраторы числа импульсов с распределителями. С помощью шифратора числа импульсов формируются посылки сигнала сообщения, отличающиеся друг от друга числом импульсов. Подобные шифраторы характеризуются частотой следования формируемых ими импульсов и скважностью этих импульсов.

Наибольшее распространение находят шифраторы со стартстопиыми распределителями, с номернабирателями и с преобразователями длительности посылки в число импульсов.

В шифраторах числа импульсов со стартстопиыми распределителями могут использоваться самые разнообразные типы распределителей. На рис. 23-29 приведены схемы шифратора числа импульсов с электромагнитным шаговым распределителем, генератором импульсов и отсекающим реле. В этом шифраторе используется распределитель обратного хода, имеюший два ряда неподвижных контактных ламелей. В схеме используется двухрелейный генератор импульсов (Т и Г2). Роль суммирующего устройства выполняет отсекающее реле Рс. В исходном положении шифратора щетки распределителя стоят на нулевых ламелях, а все реле и электромагнит ЭМ распределителя находятся в положении покоя.

Для пояснения принципа действия шифратора рассмотрим пример образования посылки с четырьмя импульсами. При этом вначале замыкаются контакты Kt. За счет замыкания верхних контактов группы Кь плюс источника питания схемы шифратора подключается через общую (нулевую) ламель второго ряда ( ) распределителя к обмотке реле Гi генератора импульсов. Через замкнутые нижние контакты Kt плюс источника подключается к ламели 4 первого (/) ряда распределителя.

С подачей питания к реле Г\ возбуждается двухрелейный генератор Г j, Г2. При этом происходит поочередное периодическое замыкание и размыкание контактов реле

j£t I j Л K А А Г

-о I о-1+оТо- + о I 0-J +о о- +0 0-1 +о о- + о о- + о о-I

о о-l+o I о-l+o о-т+о о-, +о о-ц/

-iejl -Ie}{ -llj -Ifi} -Is}

* ВыхоЗ

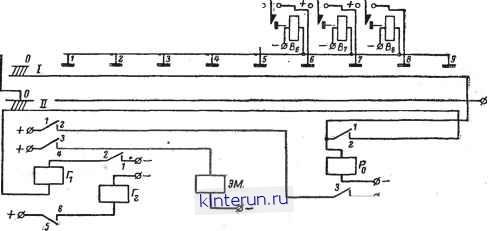

Рис.\£3-29. Схема шифратора числа импульсов с электромагнитным шаговым распределителем.

А и Г2. С замыканием контактов 1, 2 и 3, 4 реле Pi напряжение подается на выход шифратора и подключается питание электромагнита ЭМ. Когда контакты реле Гi размыкаются, отключается питание электромагнита. Он отпускает и переводит щетки распределителя иа следующую ламель.

С перемещением щетки на ламель / питание к реле Г] подается через сплошную ламель ряда , поэтому генератор импуль- сов будет работать далее непрерывно до возвращения щетки в нулевое положение независимо от того, нажат контакт из группы Кь Кг,.... Kg или нет.

( После того как на выход шифратора будет подан четвертый импульс в очередную паузу, щетка распределителя станет на 4 ламель распределителя. При этом через контакты Kt, ламель 4 первого ряда (/) и щетку этого же ряда будет подано питание на обмотку отсекающего реле Р0. Оно сработает и самоблокируется своими контактами /, 2, оставаясь в таком положении до возвращения щеток на нулевую ламель. Контакты 3, 4 реле Ро при его срабатывании размыкаются и отключают выход шифратора от релейного генератора так, что при работе генераторе генерируемые импульсы на выход больше не поступают.

Щетки распределителя продолжают перемещаться по ламелям распределителя. При достижении щеткой ряда / ламели 9 включаются электромагниты Bi-Bt и снимают с фиксаторов нажатые контакты (Ki), установленные ранее для набора нужного числа импульсов в посылке. Контакты К4 размыкаются. Схема шифратора возвращается в исходное положение и готова для формирования -новой посылки.

Описанная схема шифратора применяется в тех случаях, когда нужно форсировать посылки, в которых импульсы следуют друг за другом со сравнительно высокой частотой (десятки и сотни герц).

В тех же случаях, когда формируются посылки с различным числом импульсов, следующих с небольшой частотой (5-20 импульсов в секунду), могут использоваться шифраторы типа номеронабирателей.

Принцип действия номеронабирателей различных конструкций основан на том, что импульсы на выходе шифратора формируются, за счет механического замыкания и размыкания контактов с помощью кулачков, приводимых в движение заведенной пружиной. Взведение пружины производится предварительной установкой номеронабирателя в соответствии с необходимым числом импульсов в формируемой посылке. Наибольшее распространение номеронабиратели получили в автоматической телефонии где телефонные номера абонентских аппаратов зашифрованы числоимпульсны-ми кодами.

На рис. 23-30 приведена упрощенная кинематическая схема номеронабирателя АТС. На общей оси О устройства жестко закреплены номеронаборный диск Д с десятью занумерованными отверстиями, храповик X и свободно насаженное колесо ЧК червячной пары. На червячном колесе укреплена собачка С, которая с помощью пружины прижимается к храповику и упирается в его зубья. На конце оси О установлена спиральная пружина, один конец ее заделан в ось, а второй - в корпус номеронабирателя. С червячным колесом связан червячный вал. На нижнем конце этого вала закреплен эксцентрик ЭК из изоляцион-
